詳解功率二極管反向恢復過程與其影響
  • 發布時間:2025-04-07 18:06:09
  • 來源:
  • 閱讀次數:
詳解功率二極管反向恢復過程與其影響

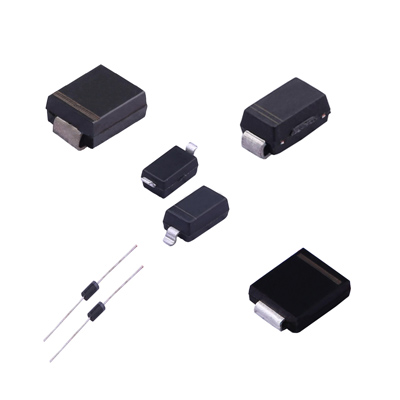

功率二極管
在現代電力電子技術中,功率二極管作為關鍵的半導體器件,其反向恢復特性對電路性能有著顯著影響。無論是在電源轉換、驅動電路,還是在直流電機控制中,功率二極管的反向恢復過程都直接影響電路的效率和穩定性。本文將深入探討功率二極管的反向恢復現象及其影響因素,并提出優化策略,以提升電力電子電路的整體性能。
一、功率二極管反向恢復現象的原理
功率二極管的反向恢復現象是由電荷存儲效應引起的。在正向?qū)顟B(tài)下,PN結的勢壘被突破,P區的空穴和N區的電子開始擴散并存儲在耗盡區內。當電壓突然切換到反向時,這些存儲的電荷不會立即消失,而是需要通過復合或漂移的方式逐漸釋放,從而使二極管恢復到反向阻斷狀態。
反向恢復過程可分為三個階段:
電荷存儲階段:在正向?qū)〞r(shí),載流子(電子和空穴)擴散并存儲在耗盡區內,形成較大的正向電流。
反向電流峰值階段:電壓切換到反向時,存儲的電荷開始釋放,形成反向電流峰值。
尾流衰減階段:隨著時間推移,存儲的電荷逐漸復合或漂移出去,反向電流逐漸減小至零。
二、影響反向恢復特性的主要因素
功率二極管的反向恢復特性受多種因素影響,包括材料、結構、工作條件等。
2.1 材料與結構
二極管的材料(如硅或氮化硅)直接影響其反向恢復特性。硅材料的二極管具有較高的載流子遷移率,反向恢復時間較長。不同的結構設計(如PN結的摻雜濃度、結寬和結深)也會影響反向恢復特性。
2.2 正向電流與反向電壓
正向電流的大小決定了電荷存儲量,較大的正向電流會導致反向恢復時間延長。反向電壓的大小也會影響電荷釋放速度,較高的反向電壓可能導致反向電流峰值增大,影響電路穩定性。
2.3 溫度因素
溫度對反向恢復過程有顯著影響。高溫下,載流子遷移率增加,電荷釋放速度加快,可能縮短反向恢復時間,但過高的溫度可能導致二極管性能退化。
三、反向恢復對電力電子電路的影響
功率二極管的反向恢復現象對電力電子電路的性能有多方面的影響,尤其是在高頻開關電路和大功率轉換系統中更為顯著。
3.1 電磁干擾(EMI)
反向恢復過程中,反向電流的急劇變化會導致電壓波動,產生高頻噪聲和電磁干擾。在高頻開關電路中,這種干擾可能影響其他電路或通信設備的正常工作。
3.2 關斷損耗
反向恢復過程中的反向電流會導致額外熱量產生,增加關斷損耗,降低電路效率,并可能引起元件過熱。
3.3 電路穩定性
在高頻應用中,反向恢復的瞬態電流可能導致電壓波動和電流突變,影響電路的穩定性和可靠性。
四、優化功率二極管反向恢復特性的策略
為了減少反向恢復現象的負面影響,可以采取以下優化措施:
4.1 選擇合適的二極管類型
對于高頻應用,選擇快速恢復二極管(FRD)或超快速恢復二極管(SFRD)可以有效減少反向恢復時間和電流,降低對電路的干擾。
4.2 優化二極管結構設計
通過優化PN結的摻雜濃度、結深等參數,可以減小電荷存儲效應,縮短反向恢復時間。采用先進的半導體材料(如SiC或GaN)也有助于提高性能。
4.3 控制工作條件
通過控制正向電流、反向電壓和工作溫度等參數,可以有效優化反向恢復特性。例如,降低正向電流可以減少存儲電荷量,適當降低工作溫度也能減緩載流子遷移,減小反向恢復電流。
4.4 使用吸收電路
在電路中加入吸收電路(如RC吸收電路或磁性吸收器)可以有效抑制反向恢復過程中產生的電壓和電流過沖,穩定電路運行。
五、結論
功率二極管的反向恢復特性是電力電子電路設計中的關鍵問題。通過合理分析和優化反向恢復特性,可以提高電路效率,降低電磁干擾,減少關斷損耗,并提升電路穩定性。選用合適的二極管類型、優化結構設計、控制工作條件和使用吸收電路等措施,能夠顯著改善二極管的反向恢復特性,從而提升整個電力電子系統的性能和可靠性。在現代高效能電力電子應用中,理解和控制功率二極管的反向恢復現象是優化系統性能的重要因素。
