    穩壓二極管穩壓值測量電路介紹
    穩壓二極管穩壓值測量電路(一)
    這個電路利用NE555做升壓電路測量穩壓管穩壓值,變壓器可用收音機用的音頻變壓器代用,交流輸出約為130V,SW1限流轉換開關接22K電阻電流約為1mA,SW1開關接10K電阻電流約為2mA。電路可測量最大值145V的穩壓二極管穩壓值。
    穩壓二極管穩壓值
    穩壓二極管穩壓值測量電路(二)
    介紹一個簡單的穩壓管穩壓值測量電路,配合數字萬用表使用可以快速、準確的測量出穩壓管的穩壓值。
    穩壓二極管穩壓值

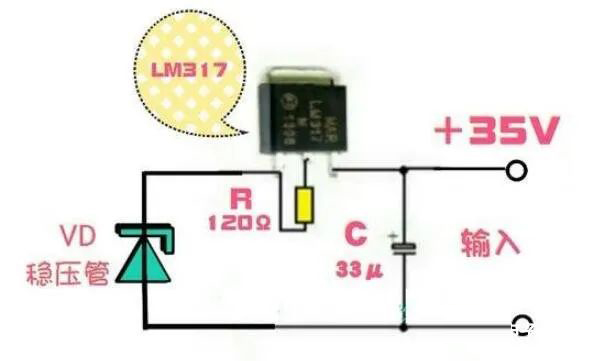

    穩壓管穩壓值測量電路如上圖所示。圖中LM317為三端可調穩壓集成電路,這里將其接成一個恒流源使用,其輸出的恒定電流為1.25V/R=1.25V/120Ω≈0.01A,即10mA。也就是說,本電路采用10mA測試電流來測量穩壓管的穩壓值(一般穩壓管測量電流選擇5~10mA即可)。
    本電路的輸入電壓為35V。在測量穩壓管穩壓值時,將被測穩壓管接在圖中VD的位置(注意:穩壓管是工作在反向擊穿狀態的),然后用數字萬用表直流電壓檔測量穩壓管兩端的電壓,顯示的讀數即為該穩壓管的穩壓值。
    采用上圖電路可以精確測量1~30V的穩壓管的穩壓值。測量時萬用表根據穩壓管的穩壓值可以選擇20V或200V直流電壓檔。另外,本電路還可以判斷穩壓管的好壞,在測量穩壓值時,若穩壓管兩端的電壓接近于0V,則說明該穩壓管已損壞。
    LM317的最高輸入電壓雖然為40V,但實際中工作于40V不太可靠,本電路的最高輸入電壓選在35V左右,考慮到LM317工作時有一定的壓差,故本電路最高可以測量30V左右的穩壓管。
