    整流橋,電容與二極管的測量圖解
    整流橋的檢測
    整流橋一般有四個引腳,其中兩個交流輸入,還有兩個是直流輸出。
    整流橋,電容,二極管測量

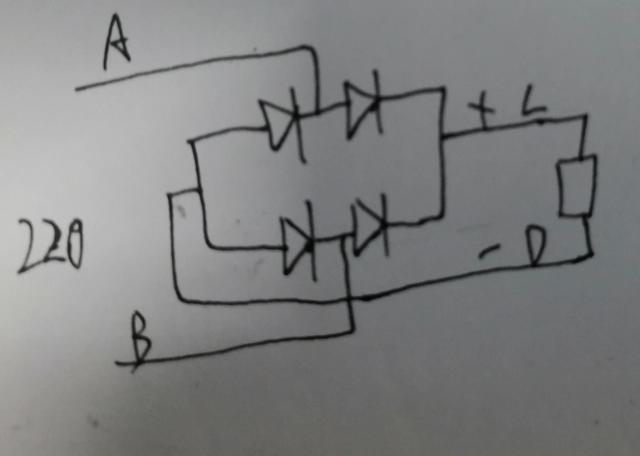

    整流橋的內部主要是由四個二極管組成,通過集成到一個芯片內,方便電路板的高度集成化,節約體積,其內部結構如下圖所示:
    整流橋,電容,二極管測量
    220是交流輸入,電阻表示直流輸出所接的負載。通過上圖我們可以很明顯的看到,測量這個整流橋的好壞主要是測量?jī)?nèi)部的四個二極管的好壞。選擇二極管檔,黑邊筆接C端,紅表筆分別接A、B端,應該顯示0.5V左右的壓降,反之則是無窮大。
    整流橋,電容,二極管測量整流橋,電容,二極管測量

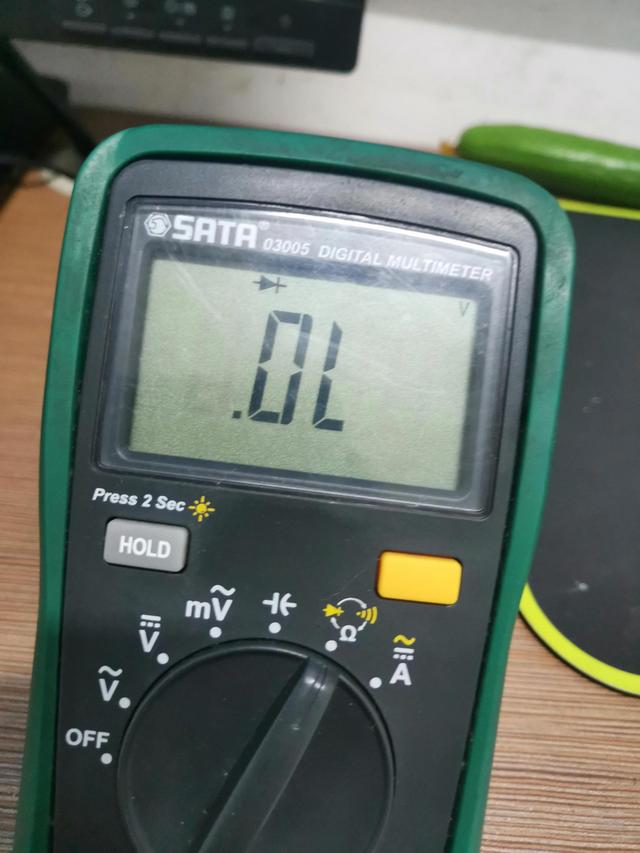

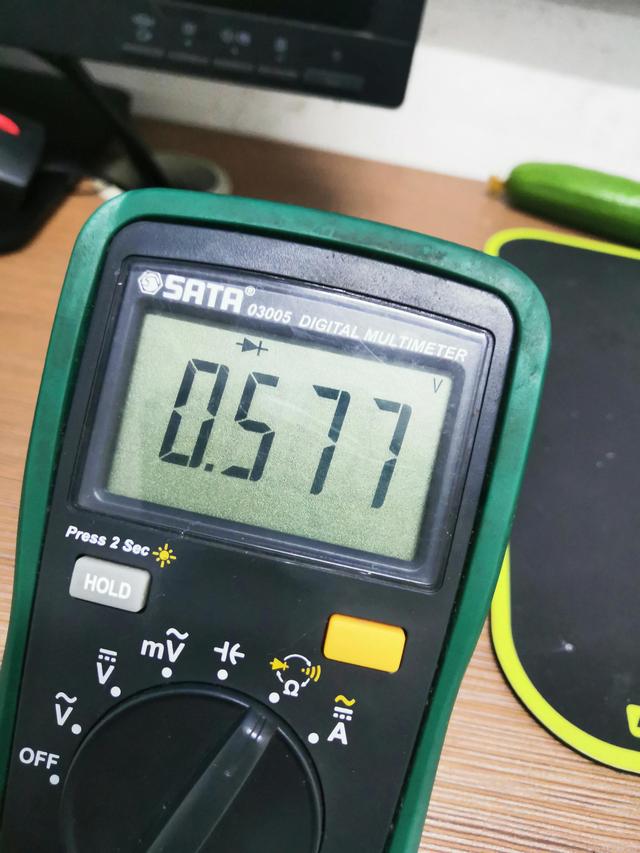

    可以看到二極管的正向壓降是5.77V,反向是無窮大。
    D端和A、B端與上邊的測量方法正好相反。
    通過對比兩次測量結果就可以初步判斷出這個整流橋的好壞。
    電容的測量
    整流橋,電容,二極管測量

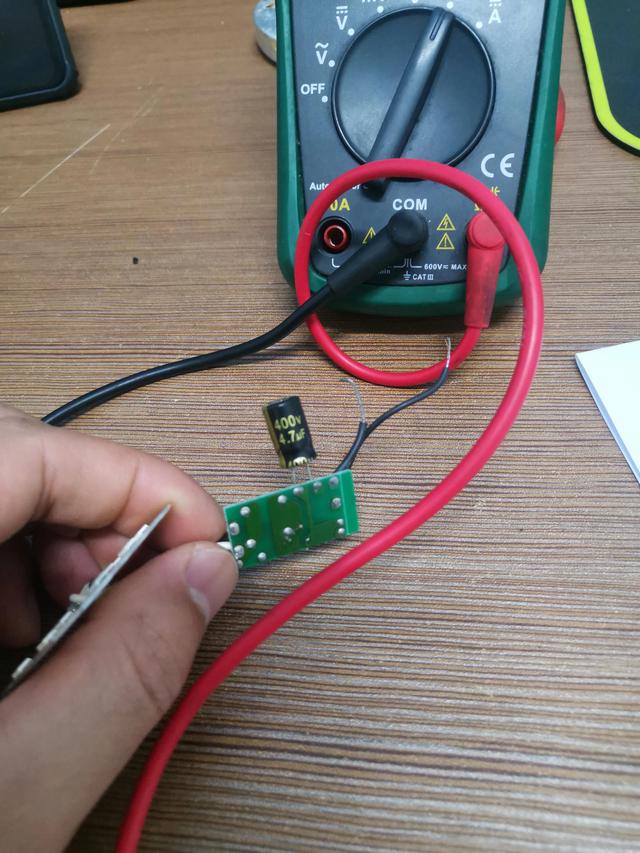

    這個電容的標識表示耐壓值為400V,容量是4.7uF。
    在測量電容容量時,要先將兩個引腳短接,放電后再進行測量。
    由于這個電容是鋁電解電容,所以要區分極性,電容一般在負級有標識。
    整流橋,電容,二極管測量
    這個電容的黃色區域的引腳就代表該電容的負極。
    整流橋,電容,二極管測量

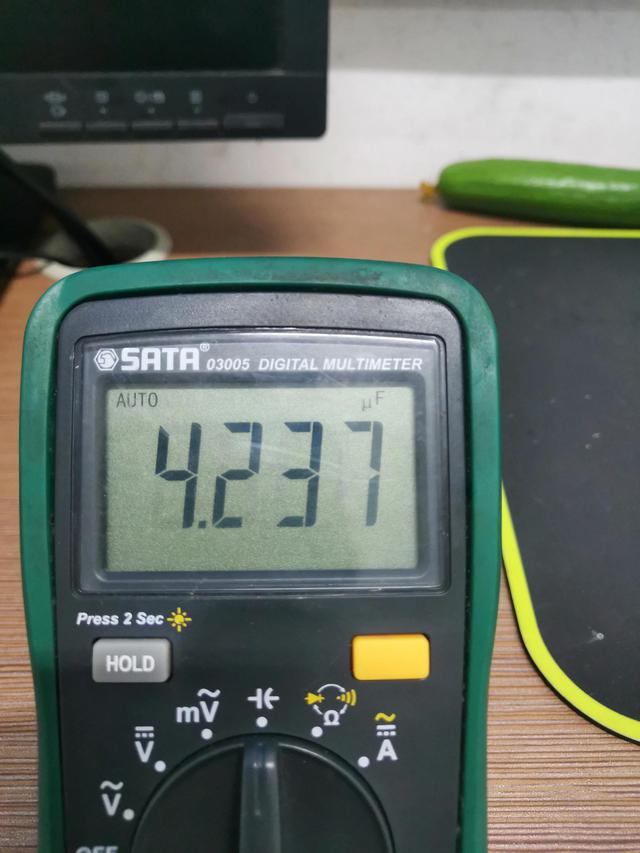

    萬用表打到電容檔位,紅表筆接正極,黑邊筆接負級經測量,這個電容的實際容量是4.23uF。
    二極管的測量

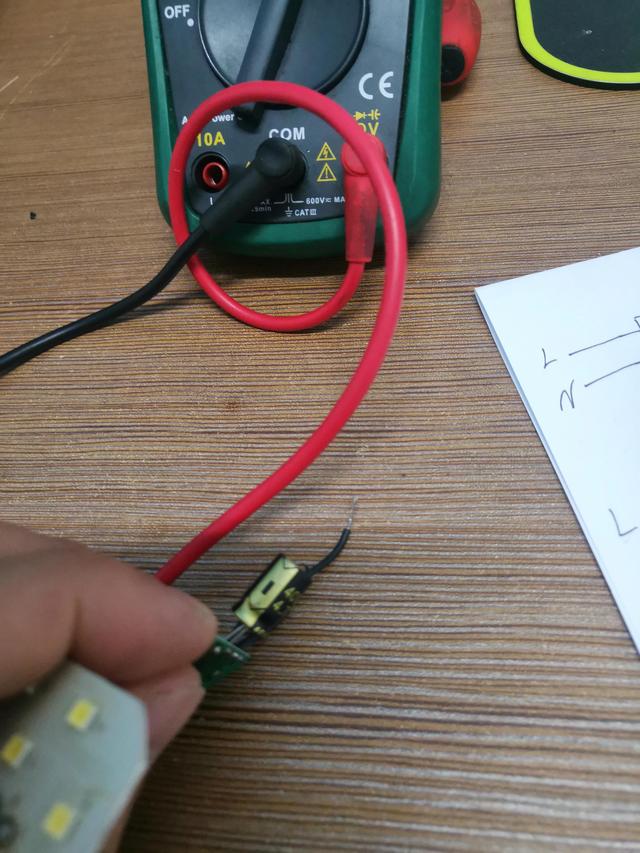

    這個二極管的型號是ES1J,跟我們平時見到的二極管不太像,但測量的方法都是一樣的,都是測量正反向壓降,從而判斷二極管的好壞。
    整流橋,電容,二極管測量
    在測量時,萬用表打到二極管檔位,紅黑表筆分別接二極管的兩端,通過兩次測量的數值可以初步判斷二極管的好壞。

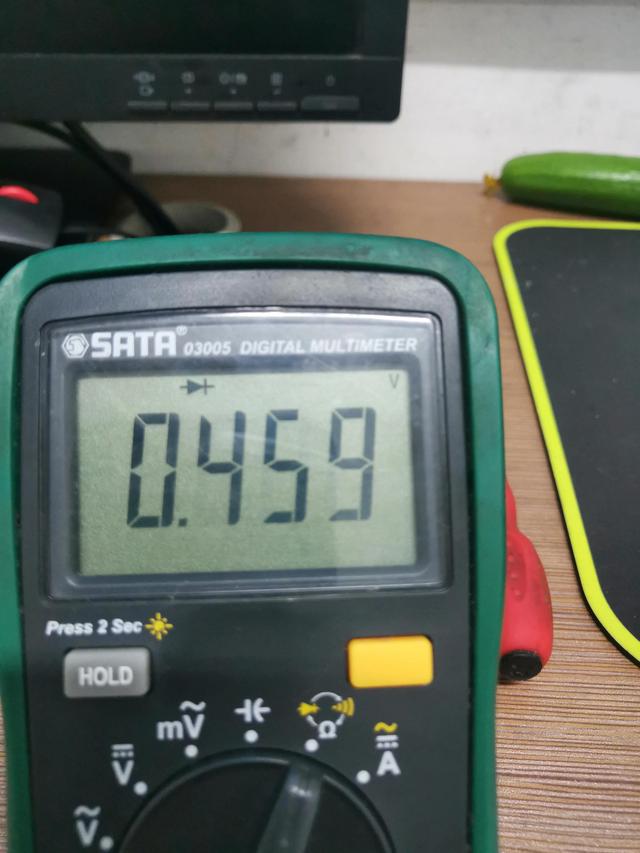

    通過測量可以看到這個二極管的正向?qū)▔航凳?.45V,反向?yàn)闊o(wú)窮大,可以看出這個二極管則是好的。
