開關電源是一種廣泛應用于電子領域的電源，其特點是效率高、體積小、可靠性高，因此被廣泛應用于各類電子設備中。而驅動開關管的驅動芯片是開關電源中的一個核心部件，其內置的MOS管負責控制開關管的導通與截止，從而實現開關功率管的開關控制。在設計和故障檢測開關電源時，需要測量驅動芯片內置MOS管的脈沖波形，以判斷開關管控制是否正常。本文將詳細介紹如何測量開關電源驅動芯片內置MOS管脈沖波形。
一、驅動芯片內置MOS管的工作原理
開關電源的驅動芯片一般采用PWM（Pulse Width Modulation，脈寬調制）技術，將輸入的直流電壓轉換成相應的脈沖信號，控制開關管的導通與截止，從而實現輸出電壓的調節。驅動芯片內部一般集成了MOS管，用于控制開關管的導通與截止。MOS管是一種具有高速開關特性和導通電阻小的功率管，被廣泛應用于開關電源、電機驅動、逆變器等領域。
驅動芯片內置的MOS管一般為N溝道MOS管，其控制極為源極，接在PWM控制信號的輸出端，載流極為漏極，連接開關功率管的控制端。在PWM控制信號為高電平時，MOS管導通，開關管導通，電流從正極流向負極；在PWM控制信號為低電平時，MOS管截止，開關管截止，電流截止，電源的能量?jī)?chǔ)存在開關管和電感中。通過不斷重復導通和截止的過程，實現對輸出電壓的高效調節。
二、測量驅動芯片內置MOS管的脈沖波形的基本步驟
驅動芯片內置MOS管的脈沖波形是判斷開關電源開關管控制是否正常的重要依據。下面將介紹測量驅動芯片內置MOS管脈沖波形的基本步驟。
1. 準備測試儀器
測量驅動芯片內置MOS管的脈沖波形需要準備以下儀器：
示波器（最好是帶數字存儲功能的示波器）
信號發生器
萬用表
電源
電阻（可選）
示波器是測量開關電源的主要儀器，通過對示波器的設置，可以得到準確的脈沖波形。
2. 連接測試電路
示波器一般有兩個探頭，其中一個探頭連接測試信號輸出端，另一個探頭連接地。將信號發生器的輸出端連接到驅動芯片的控制信號輸入端，根據PWM調制的特點，設置信號發生器的工作頻率和占空比，最好是設置一個周期為10ms，占空比為50%的方波，將方波輸出信號連接到驅動芯片的控制信號輸入端。
3. 調整示波器的參數
在連接好測試電路之后，需要根據實際需求，調整示波器的參數。主要有以下幾項調整：
垂直靈敏度：設置示波器的垂直靈敏度，使得正常工作的PWM波形能夠充分顯示出來。通常情況下，設置為1V/Div或者2V/Div。
水平靈敏度：根據輸入信號的頻率調整示波器的水平靈敏度，使得一個完整的周期能夠顯示在屏幕上。如果輸入信號為10kHz，示波器的水平靈敏度應該設置為2μs/Div。
觸發：設置示波器的觸發方式和觸發電平，使得PWM波形的上升沿或下降沿能夠準確顯示。
4. 觀察波形并分析
在設置好示波器后，可以啟動測試電路，觀察脈沖波形，判斷控制信號和MOS管的工作狀態是否正常。通常情況下，應該能夠在示波器上看到一個周期為10ms，占空比為50%的方波。將探頭移動到MOS管的控制端，可以觀察到控制信號的波形，通過控制信號波形的上升沿和下降沿，可以判斷MOS管的導通和截止?fàn)顟B(tài)。
三、注意事項
預先調整示波器：在連接測試電路之前，需要先在示波器上進行預先調整，保證測試電路的正常工作。
注意安全：測試時需要注意安全，避免電源、信號發生器輸出電壓過高，引起電擊等危險。
限制電流：在測試時最好加入電阻，限制電流，避免電子元件燒毀。
穩壓處理：在觀察PWM波形時，應該盡量使其平滑，在測量前首先進行穩壓處理，保證測試信號的準確性。
閱讀說明書：在進行相關測試工作時，請仔細閱讀相關器材說明書，并遵循器材的安全使用指引。
四、總結
驅動芯片內置MOS管的脈沖波形是開關電源控制正常與否的重要依據，測量其脈沖波形需要采用示波器等專業測試儀器。通過上述介紹，我們可以清晰地了解測量驅動芯片內置MOS管脈沖波形的方法與步驟，以及需要注意的事項。在進行相關測試工作時，要注意其測試環境與安全，才能保證測試的準確性與可靠性，為開關電源控制器的設計和故障檢測提供有力的保證與支持。

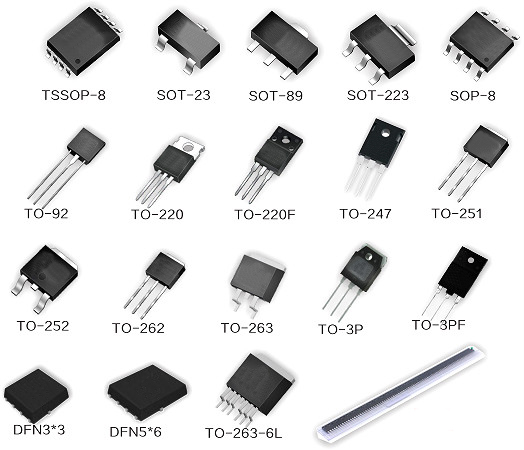

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
