SI2301場效應管,SI2301參數,SI2301中文資料引腳圖
SI2300場效應管參數,SI2300規格書,SI2300引腳圖,SI2300中文資料pdf代替
SI2300場效應管參數,SI2300規格書,SI2300引腳圖,SI2300中文資料pdf代替
SI2301 SOT-23/SOT-23封裝參數：點擊查看
SI2301場效應管參數具體如下：
封裝類型：SOT-23
極性：PNP
極性：PNP
漏極電流：-3A
功率耗散：1W
反向傳輸電容Crss：58pF
柵極源極擊穿電壓：±12V
擊穿電壓：-20V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=-3A,VGS=-4.5V：Typ 75mΩ Max 97mΩ
導通電阻ID=-2A,VGS=-2.5V：Typ 95mΩ Max 123mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得SI2301在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
SI2301場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，SI2301廣泛應用于以下領域：
移動設備的電源管理：SI2301具有低門檻電壓和高效率的特點，常用于智能手機、平板電腦以及其他便攜設備的電源管理系統中。
可充電電池包：SI2301因其高電流承受能力和高速開關特性，適用于電動工具和電動車等可充電電池包的充放電控制。
LED照明驅動：在LED照明系統中，SI2301用于調節電流，以控制光的亮度和顏色穩定性。
網絡通訊：SI2301也適用于網絡通訊領域，能夠在小型表面貼裝封裝中實現快速開關和線路內低功率損耗。
安防監控：在安防監控領域，SI2301可用于控制攝像頭的電源和信號處理

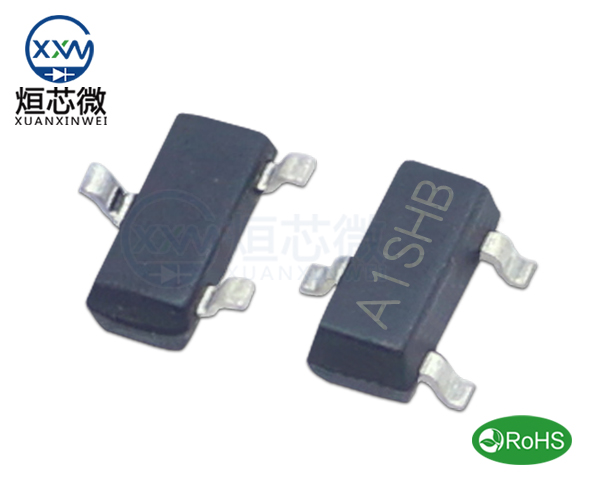

三、SOT-23封裝特點
SI2301采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得SI2301非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
SI2301場效應管/SOT-23封裝尺寸：
SI2301場效應管SOT-23-3L封裝尺寸：
