我們知道經常會提及MOS管的閾值電壓，那亞閾值電壓大家是否熟知呢？簡單來說，柵極電壓低于閾值電壓,半導體表面僅僅只是‘弱反型’時，相應的漏極電流稱為亞閾值電流。這里提及一下:
（弱反型，半導體表面的少數載流子濃度大于等于表面的多數載流子濃度，但遠小于體內的多數載流子濃度時的狀態。）
在亞閾值區，對于漏極電流起決定作用的是載流子擴散而不是漂移。漏極電流可以用
推導均勻摻雜基區的雙極晶體管集電極電流的方法導出，可得到：ID~eV-Vm)/NT
即Ip和VG-VTH成指數關系。
當 MOSFET 作為低電壓、小功率器件使用，例如用做數字邏輯電路開關或存儲器時，亞閾值區便特別重要。這是因為它描述了開關如何導通和截止。

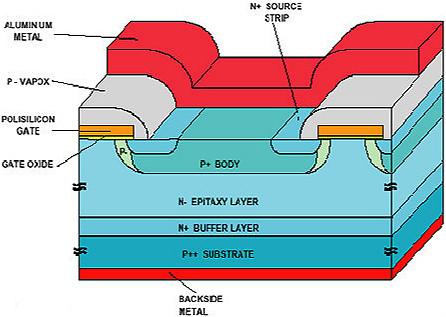

那MOSFET中的閾值電壓是如何產生的？
亞閾值區的產生是由于柵極電壓低于閾值電壓時，MOSFET的電子無法完全從源極流向漏極。在亞閾值區，仍然存在一些電子從源極流向漏極，但電流較小。這是因為在亞閾值區，MOSFET的通道形成受到了限制，無法完全打開。
亞閾值區在 MOSFET 器件中的作用及優點
1. 電流和功耗：在亞閾值區，漏極電流與柵源電壓之間呈指數關系，這使得器件在小信號輸入時具有較高的電流放大能力。同時它使器件在低功耗狀態下依舊具有一定的導電能力，降低了整體功耗。
2.防噪聲：亞閾值區的存在使得器件在小信號輸入時具有較低的噪聲，提高了器件的噪聲性能。
3. 可靠性和穩定性：亞閾值區降低器件的導通電阻，提高器件的導通能力和可靠性。同時，它可以減少由于溫度變化引起的器件性能波動，提高器件的穩定性。
存在一定缺點
速度較慢：亞閾值區的MOSFET由于電流較小，其開關速度較慢，可能導致響應時間較長。
2.限制了電流增益：亞閾值區的MOSFET的電流增益較低，不適合需要較大電流的應用。
