    NMOS管的源極與地之間接入負載后,控制柵極還能控制開與斷嗎
    我們首先拿一個NMOS來舉例。
    對于N溝道MOS管來說其導通條件一般為VG大于VS電壓。
    假設一個5V電壓作用于柵極,MOS管在這一瞬間被導通。
    原因是此時VG=5V, VS=0V,從而滿足了導通條件VGS大于0。
    當MOS管導通后,VS會變?yōu)閂CC,也就是12V,在這時VGS電壓將變?yōu)?V,減去原本的12V,VGS變成了-7V,在這一瞬間MOS管將被關斷。
    但在某些電路中又必須將負載放在源極下面。
    用三極管基極通上高電平,三極管導通,這就意味著mos管的柵極連接到了0V,所以MOS管關斷。
    但同時,這個電容器將充電到12V,在這個充電過程中,源極電壓會慢慢從12V降為0V,所以當三極管基極放置低信號時,三極管被關斷,在這一瞬間MOS管的柵極電壓被電容抬高了。
    因此,加在柵極上的電壓,是電容器的12V再加上來自VCC的12V電壓,所以是24V。
    最后,這次GS電壓為24,減去前面的12,為12V,因此mos管處于導通狀態。
    NMOS管 源極 接入負載 柵極控制

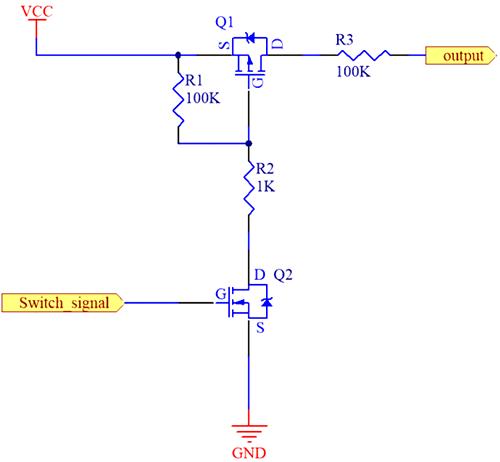

    (MOS管負載開關電路原理圖)
