反向恢復過程：
通常把二極管從正向?qū)ㄞD(zhuǎn)為反向截止所經過的轉換過程稱為反向恢復過程。由于反向恢復時間的存在，使二極管的開關速度受到限制。
試想一下，如果二極管的反向恢復時間長，那就意味著電路本應在截止?fàn)顟B(tài)，實際卻在開通狀態，這樣無法完成能量的傳輸，電路不能正常工作，無法獲取正常的電壓。開關管的開關頻率越高，反向恢復時間對整個回路的影響越大。
反向恢復過程，實際上是由電荷存儲效應引起的，反向恢復時間就是正向?qū)〞rPN結存儲的電荷耗盡所需要的時間。
在高頻變化的開關電路中，二極管的反向恢復時間顯得非常重要，時間過長，可能導致電路燒毀。
在開關電路中，一定要選擇反向恢復時間快的二極管，不然電路會工作異常。按反向恢復速度快慢分類： 普通整流二極管 > 500ns , 快恢復二極管 (150 , 500)ns，超快恢復二極管 （10 ，150)ns , 肖特基二極管 < 10 ns。
反向恢復過程解釋：

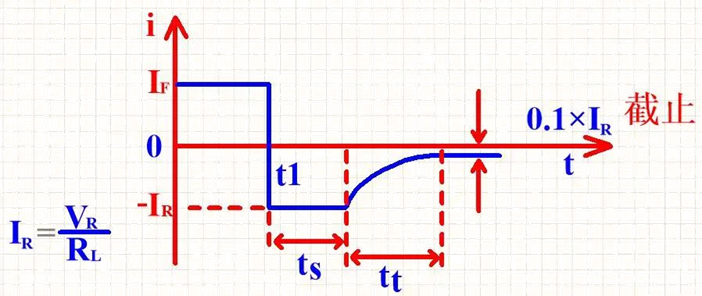

如右圖所示，在0~t1階段，當二極管加以正向電壓VF (VF的值>二極管的導通電壓）就會產生正向電流IF；
在t1階段，二極管施加反向電壓VR , 理想情況下 ，二極管應該立刻轉為截止，電路中應只有很小的反向電流。但實際情況是，二極管并不立刻截止，而是先由正向的IF變到一個很大的反向電流IR=VR／RL，這個電流維持一段時間 ts后才開始逐漸下降；
再經過tt后 ，下降到一個很小的數值0.1IR，這時二極管才進入反向截止?fàn)顟B(tài)。
其中ts稱為存儲時間，tt稱為渡越時間，trr=ts+tt稱為反向恢復時間。
