    TVS管的特性,特點,應用和主要參數介紹
    1.TVS管特性
    瞬態抑制二極管是在穩壓二極管的工藝上發展起來的,一種用途廣泛的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時,它能以皮秒量級的速度,將其兩極間的高阻抗變?yōu)榈妥杩梗账查g大電流,使兩極間的電壓鉗位于一個預定值,有效地保護后端的電子元器件不被損壞,可用于防雷擊、防過壓、防靜電、吸收浪涌電流等。

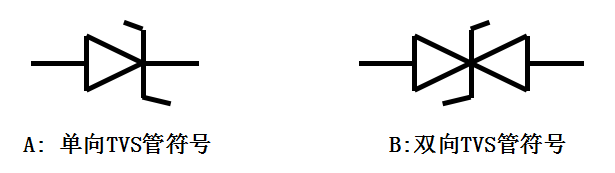

    按極性分為單極性和雙極性兩種:雙向TVS適用于交流電路,單向TVS適用于直流電路。
    TVS管的特性 特點 應用 主要參數
    2.TVS管特點
    ①PS秒級響應速度、瞬態浪涌吸收能力大、低漏電流、箝位電壓易控制;
    ②體積小、易安裝、高可靠性,不易損壞;
    ③ 擊穿電壓偏差小,在5%上下,電壓精度高;
    ④瞬態沖擊功率可達200W~30KW,甚至更高;工作電壓范圍6.8V~550V;正向浪涌電流可達幾百安培;
    3.TVS管應用:
    通常將TVS管反向并聯在電路的電源輸入端,當電路正常工作時,處于高阻狀態,可以理解為開路。當電路異常超過擊穿電壓時,TVS迅速由高阻狀態變?yōu)榈碗娮锠顟B(tài),泄放由異常過電壓導致的瞬時過電流到地,同時把異常過電壓鉗制在后級電路可承受的安全水平之內,從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后,TVS 阻值又恢復為高阻態。
    TVS管的特性 特點 應用 主要參數

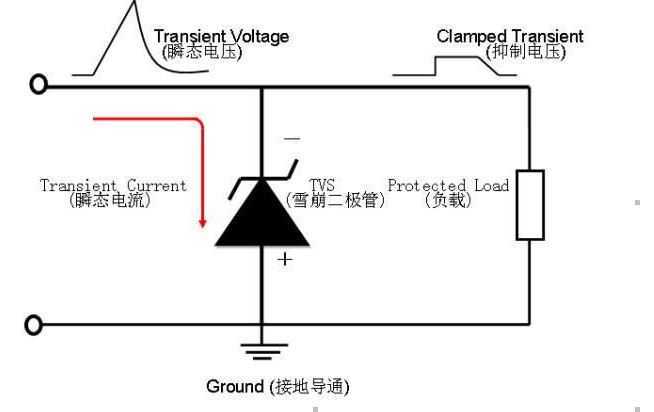

    TVS管應用示例
    4.TVS管主要參數
    TVS管的特性 特點 應用 主要參數

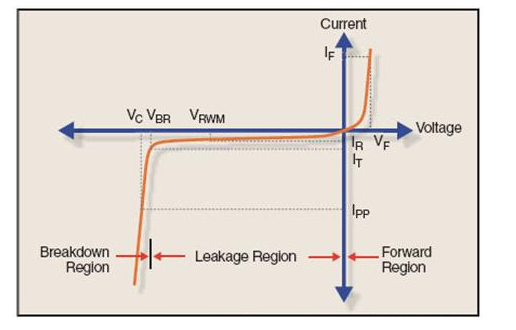

    TVS管伏安特性曲線
    ①反向截止電壓(VRWM):正常工作時,TVS管應該是不工作的,所以VRWM值應大于線路上最高工作電壓。這樣才能保證電路正常工作時TVS管處于截止?fàn)顟B(tài),在電路正常工作下不會影響電路工作。但也不能選的太高,如果太高,鉗位電壓也會較高,所以在選擇時,要綜合考慮被保護電路的工作電壓及后級電路的承受能力,VRWM=(0.8~0.9)VBR。
    ②反向擊穿電壓(VBR):在這個電壓之前,TVS管是不導通的, 當瞬態電壓超過VBR值 ,瞬態抑制二極管便產生崩潰把瞬態電壓抑制在某個水平, 提供瞬態電流一個超低電阻通路,讓瞬態電流透過瞬態電壓抑 制二極管被引開。
    ③最大箝位電壓(VC):脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓,也就是瞬態抑制二極管導通后的電壓。
    注:TVS 鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓。
    TVS管的特性 特點 應用 主要參數

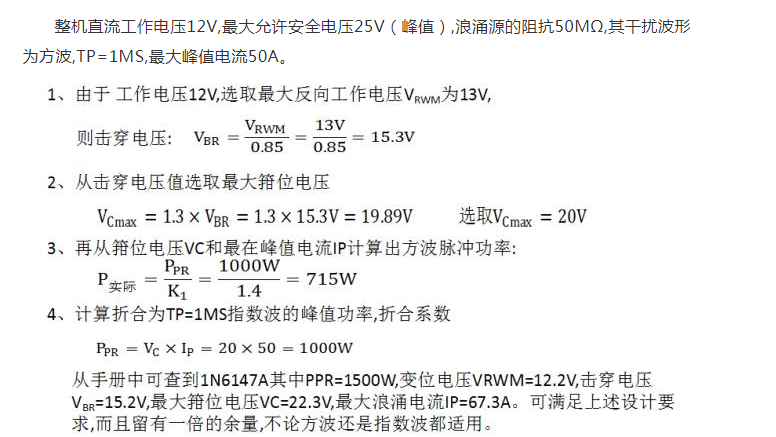

    TVS管設計應用舉例
