    音圈電機驅動電路介紹

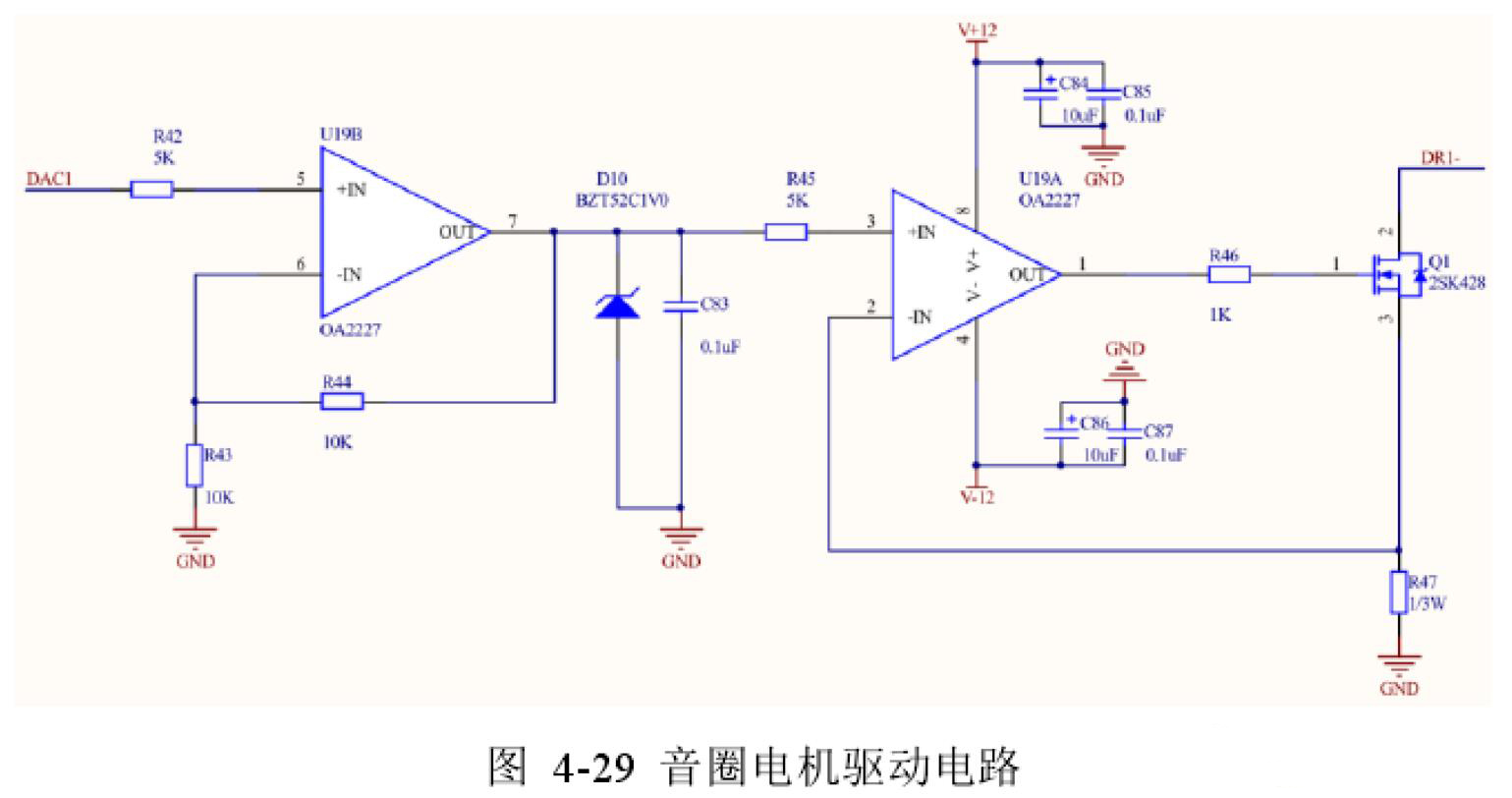

    控制信號從單片機的DAC接口取出,經過一級放大電路放大兩倍,由一個限壓二極管把電壓限制在1V防止異常信號放大后燒毀電機。驅動電流使用的是放大器和MOS管組成的電壓源轉電流源電路。過電流為I=Vin/R47, NMOS管采用的是2SK428開關管。
    音圈電機驅動電路

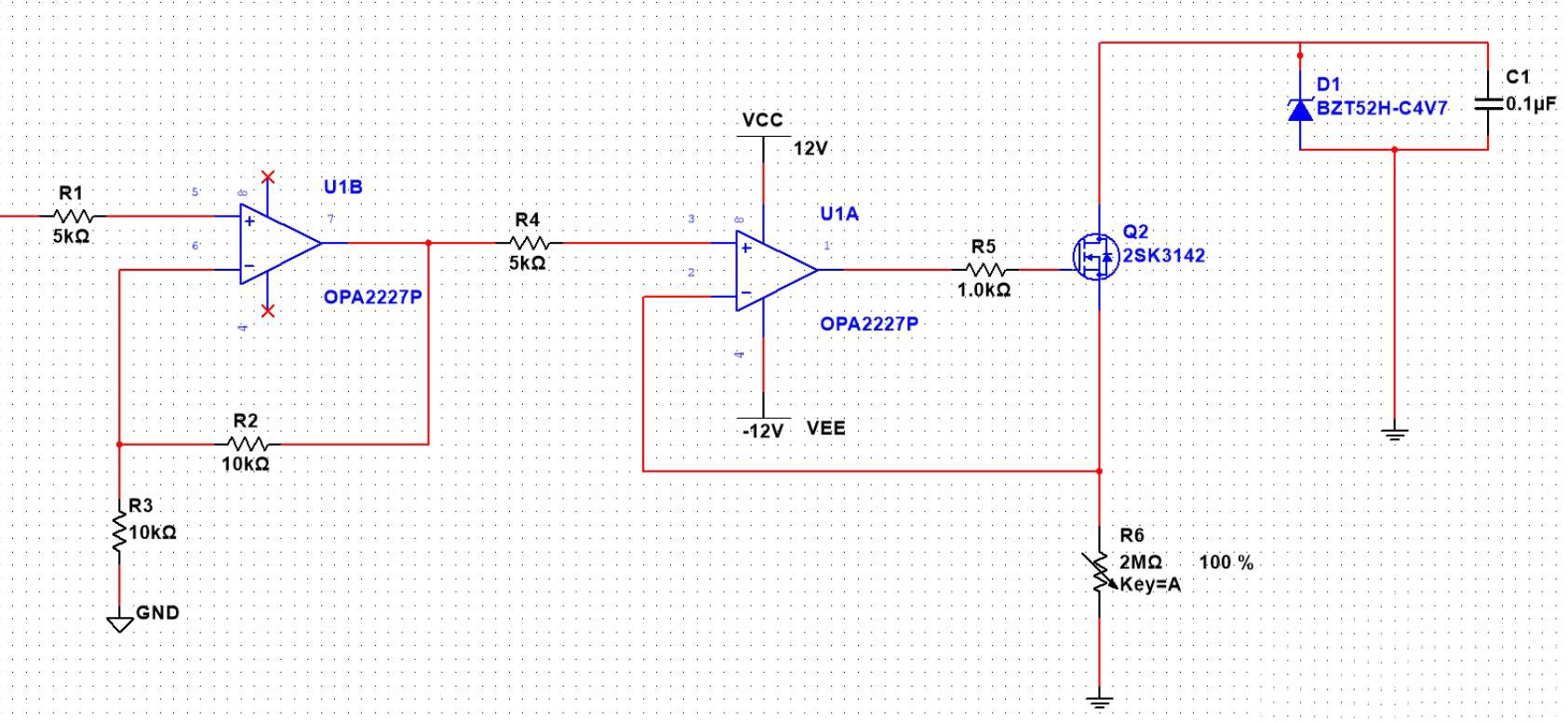

    音圈電機的最大電壓是4.8V,最大電流是1.21A。經過multisim仿真后輸出大概滿足設計要求,我的問題是這個驅動電路應該如何和音圈電機連接。1種是驅動電路的輸出和音圈電機的正極相連,音圈電機的負極和地GND相連。2種是需要外接一個6.5V的電壓,此時的驅動電路應該如何與音圈電機連接,電路圖如下:
    音圈電機驅動電路
    音圈電機應用原則
    音圈電機有它獨特的應用,是旋轉電機所不能替代的。但是并不是任何場合使用直線感應電機都能取得良好效果。為此必須首先了解音圈電機的應用原則,以便能恰到好處地應用它。其應用原則有以下幾個方面:
    1.選擇合適的運動速度。音圈電機的運動速度與同步速度有關,而同步速度又正比于極距。因此極距的選擇范圍決定了運動速度的選擇范圍。
    2.要有合適的推力。旋轉電機可以適應很大的推力范圍。將旋轉電機配上不同的變速箱,可以得到不同的轉速和轉矩。在低速的場合,轉矩可以擴大幾十到幾百倍,以至于用一個很小的旋轉電機就可以推動一個很大的負載,當然功率是守恒的。音圈電機(馬達)則不同,它無法用變速箱改變速度和推力,因此它的推力無法擴大。要得到比較大的推力,只有依靠加大電動機的尺寸。這有時是不經濟的。一般來說,在工業應用中,音圈電機適用于推動輕載。
    3.要有合適的往復頻率。在工業應用中,音圈電機是往復運動的。為了達到較高的勞動生產率,要求有較高的往復頻率。
    4.要有合適的定位精度。在許多應用場合,電動機運行到位時由機械限位使之停止運動。為了使在到位時沖擊小,可以加上機械緩沖裝置。在沒有機械限位的場合,比較簡單的定位方法是,在到位前通過行程開關控制,對電機做反接制動或能耗制動,使在到位時停下來。而音圈電機具有非常高的定位精度。
