    反激變換器MOS管關斷時DS波形解析
    先講連續時或臨界時MOS管DS波形,在講斷續模式下mos管Ds波形。
    1,CCM模式或者CRM模式下MOS管DS波形
    反激變換器 MOS管關斷時DS波形

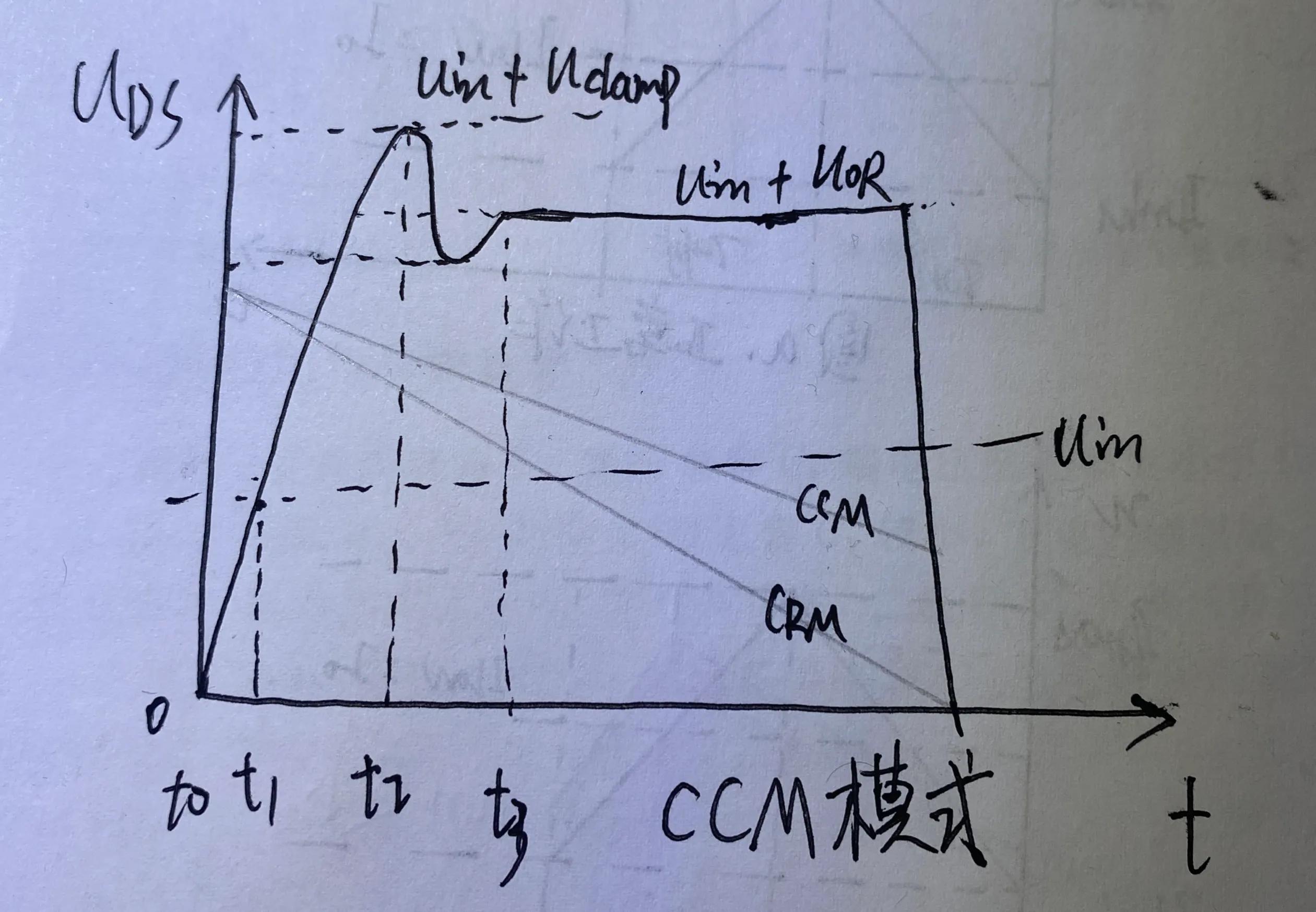

    如圖是CCM或者是CRM模式下DS波形,鉛筆為電感l(wèi)p的電流波形
    在開關管關斷時,漏感Llk儲存的能量沒有辦法對副邊釋放,關斷的瞬間開始對開關管的DS電容進行充電,從上述t0時刻開始,當mos管DS電壓達到輸入電壓Vin時刻,即t1時刻,等效電路如下所示
    反激變換器 MOS管關斷時DS波形

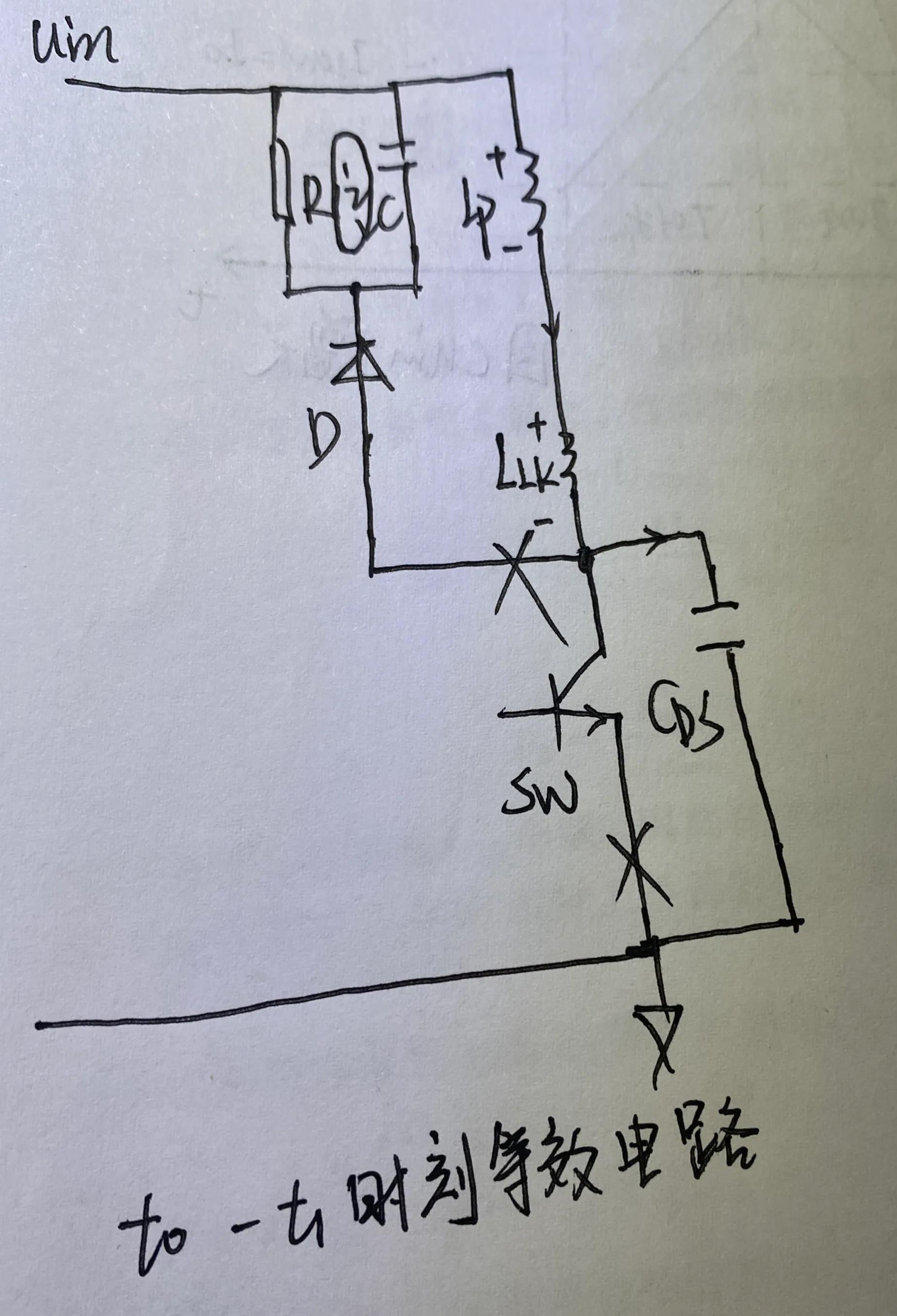

    上圖是to-t1時刻的等效電路
    開關管完全截止,此時副邊的二極管開始開通,主電感能量開始向副邊釋放能量,而變壓器的漏感能量會繼續給開關管的DS容及寄生容沖電,當電壓達到Uin+Ucmin時,吸收二極管開始導通(這個點圖中忘做標記了,這個點電壓是比Uin+Uclamp稍低一點),吸收二極管導通后,會對電容c繼續充電,直到達到最大電平Uin+Uclamp。在t2之前會有一個1/4的震蕩過程,這個過程是漏感Llk和電容c進行諧振產生的。這個過程等效電路如下圖所示
    反激變換器 MOS管關斷時DS波形

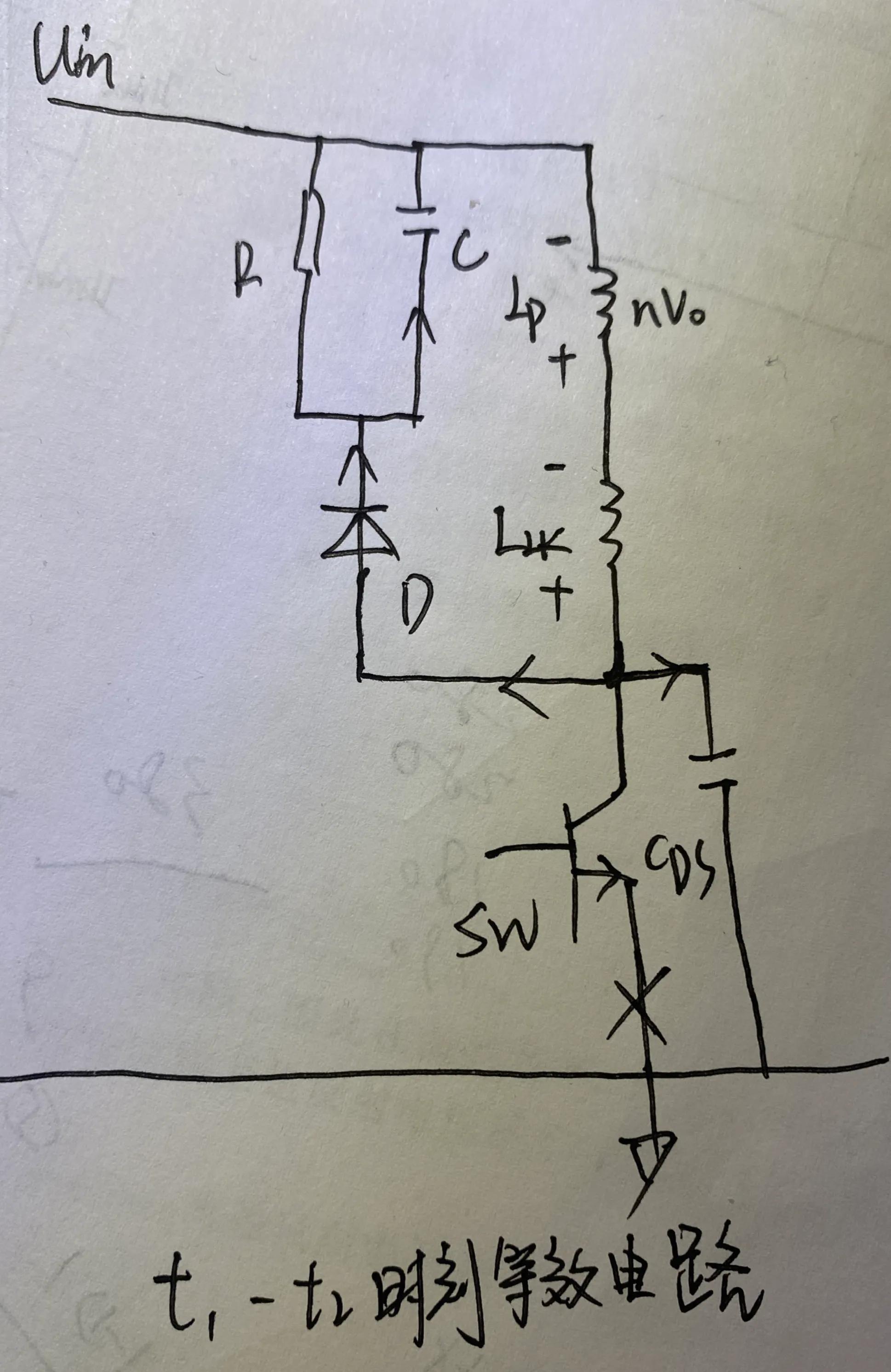

    圖示是t1-t2等效電路圖
    當電壓達到最大點的時候,此時漏感儲存的能量基本已經釋放完畢,不再向吸收電容上充電,所以mos管DS兩端的電壓也開始往下掉,此時漏感會和mos管DS容及寄生容發生高頻震蕩,由于mos管DS兩端端容要遠小于吸收電路的電容c,所以漏感和mos管DS容產生的振蕩頻率是比較高的,此時電容C上的能量也開始通過R進行釋放,直到電平到達穩定Uin+Uor時結束,及t3,t3后面都是主感量Lm向副邊釋放能量的過程,直到下一個開關管開通信號來臨。
    2,DCM模式下MOS管DS波形
    反激變換器 MOS管關斷時DS波形
    DCM模式下MOS管關斷時DS兩端波形,鉛筆為Lp電流波形
    斷續模式下前面一直到t4過程都是一樣的,只是多了一個t4-t5階段
    下面介紹一下t4-t5階段,在t4階段結束時,是Lp能量釋放完畢的過程,在Lm能量釋放完畢過后,開關管仍然是關閉的,此時Lp,Llk和Mos管DS電容發生振蕩的過程,振蕩波形的中心點電壓為Uin。
    上面就是反激變換器MOS管DS波形典型波形分析。
    后面講RCD吸收電路的參數影響及如何選擇。
