MOS管的電源防反接電路設計介紹
  • 發布時間:2024-07-31 17:28:10
  • 來源:
  • 閱讀次數:
MOS管的電源防反接電路設計介紹
本文就介紹如何用MOS管來實現電源防反接電路。
使用PMOS或者NMOS都是可以的,下面先來看一下PMOS怎么實現

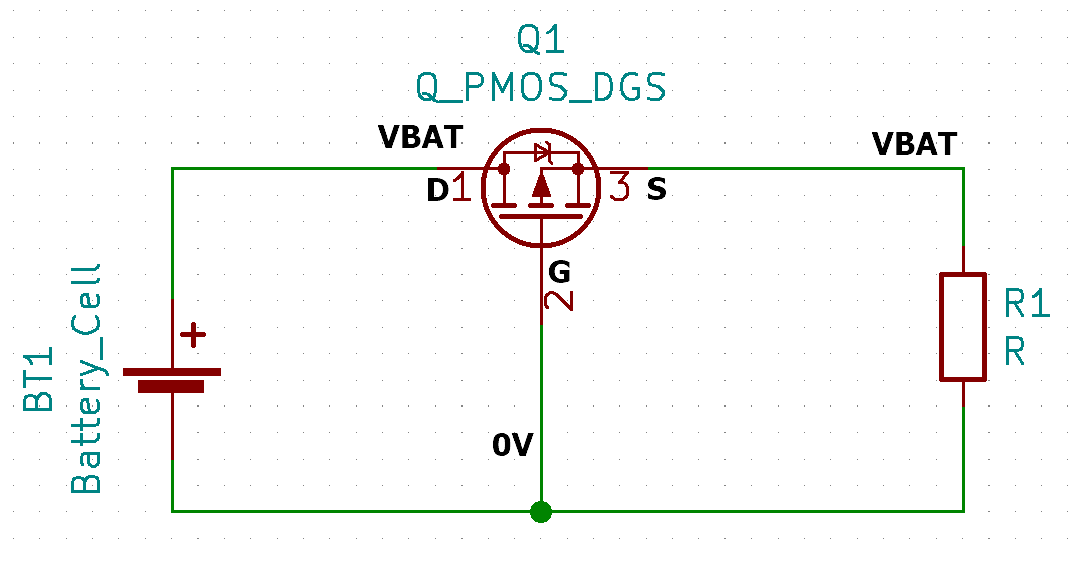

如圖所示,MOS管G極接地,D極為VBAT,續流二極管導通,使得S極為VBAT-0.7V左右,Vgs
MOS管的電源防反接電路
電源正常

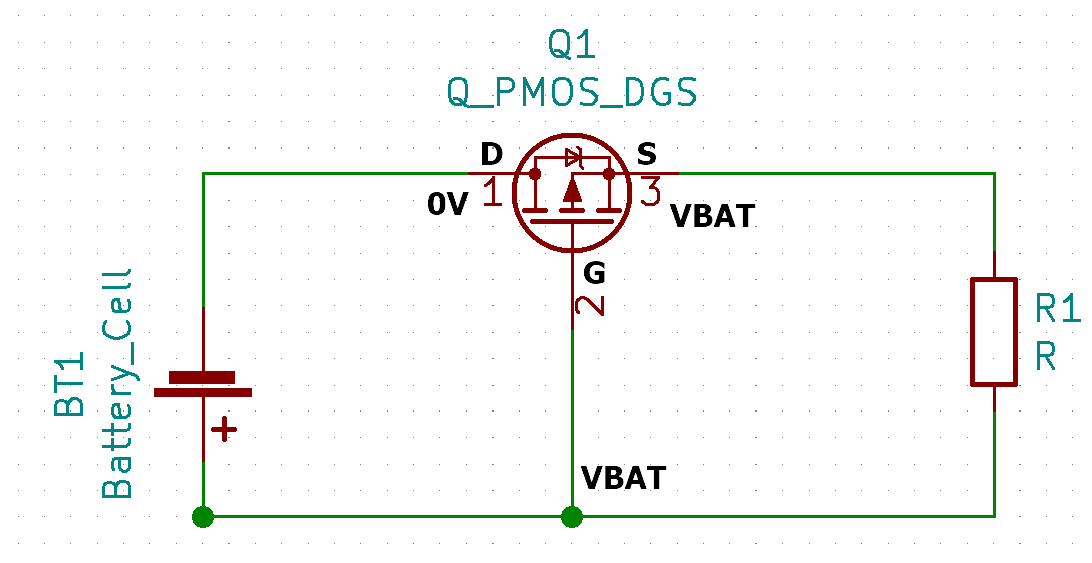

如果電源反接,G極的電壓為VBAT,如果是阻性或感性負載,S極的電壓也為VBAT,Vgs>Vgs(th),MOS管不導通,電路不工作。如果是容性負載,電路斷路,Vgs>Vgs(th)(這里S極的狀態怎么確定我不清楚,只知道不可能大于G極,求小伙伴解答),同樣MOS管沒法導通。
MOS管的電源防反接電路
電源反接
這里MOS管的DS極不可以對調,否則反接的時候D極電壓會大于S極使得續流二極管導通。

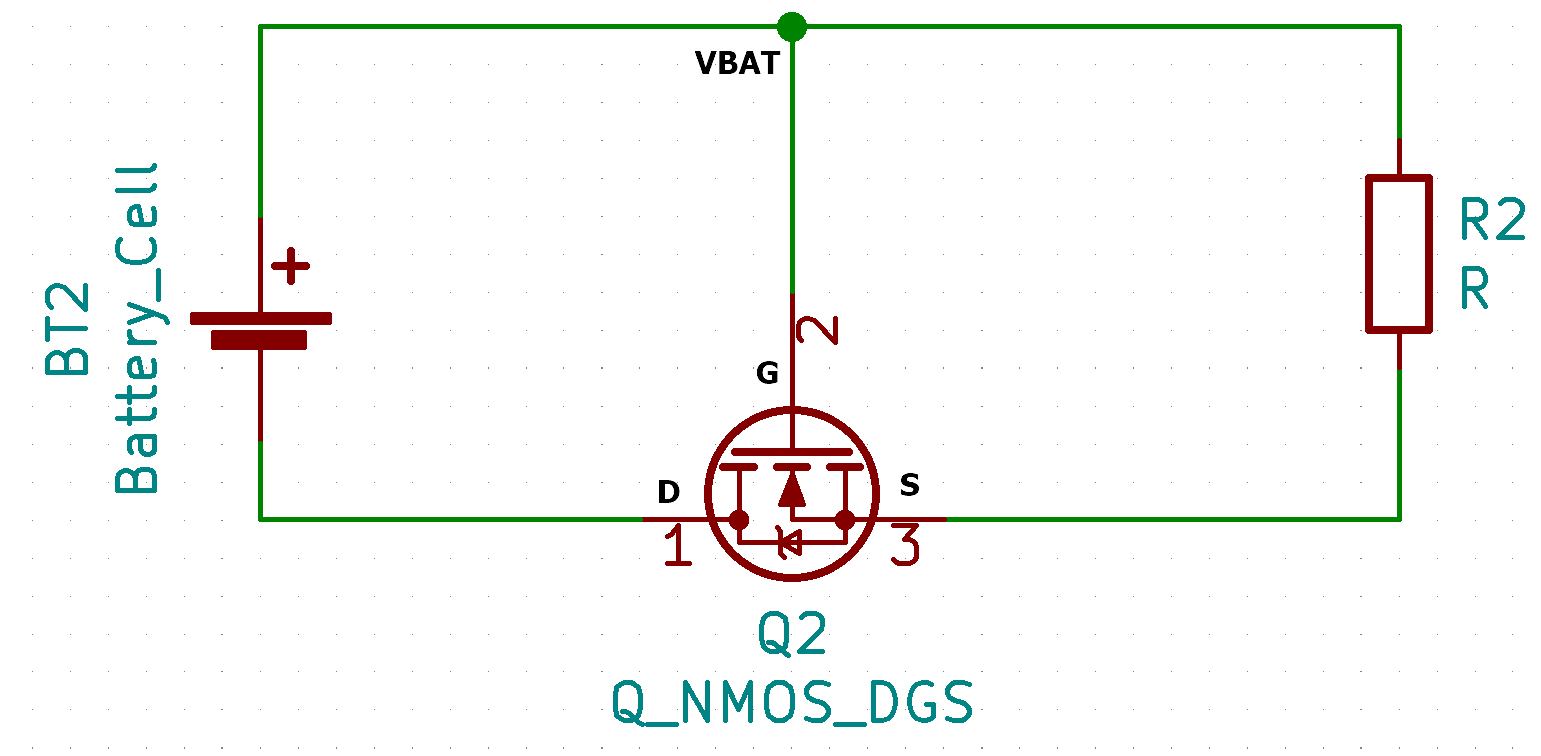

如果使用NMOS,需要將MOS管接到電路下邊,如下圖所示。
MOS管的電源防反接電路
電源正常xx
正常情況下,G極為VBAT,如果是阻性或感性負載,S極的電壓大于D極,續流二極管導通,進而拉低S極的電壓,Vgs>Vgs(th),MOS管導通。容性負載直接G極電壓高于S極,MOS管導通。

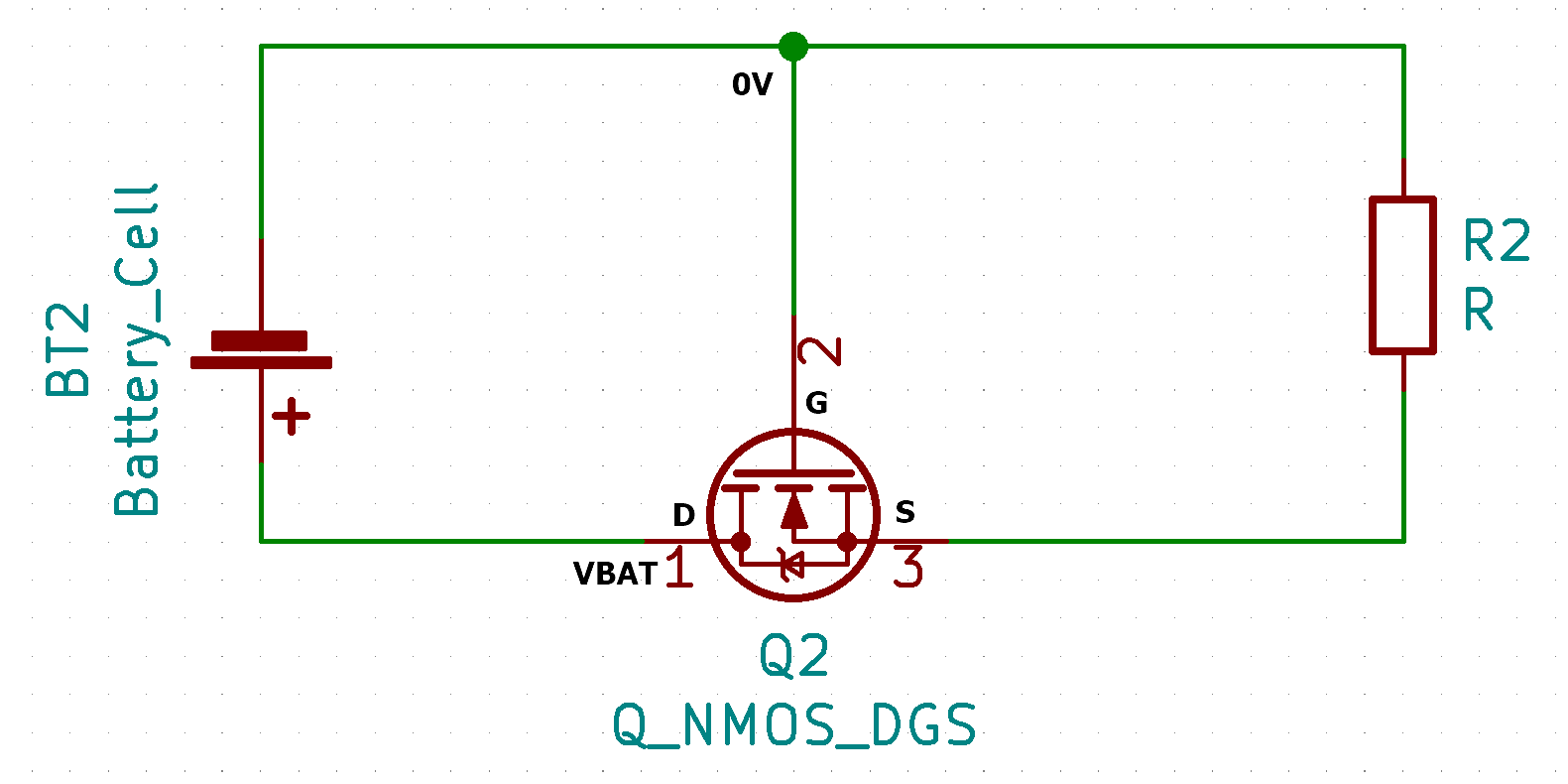

如果電源反接,G極電壓為0V,正常情況下無論如何都不會大于S極的電壓,所以MOS管不會導通,電路不工作。
MOS管的電源防反接電路
同樣,這里MOS管的DS極不可以對調,否則反接的時候S極電壓會大于D極使得續流二極管導通。
