電路簡化的基本原則與步驟詳解
電路簡化的基本原則
一些復雜電路可以通過如下原則進行簡化:
第一:不計導線電阻,認定R線≈0。有電流流過的導線兩端電壓為零,斷開時開關兩端可以測得電壓(電路中沒有其他斷點)。
第二:開關閉合時等效于一根導線;開關斷開時等效于斷路,可從電路兩節點間去掉。開關閉合有電流流過時,開關兩端電壓為零,斷開時開關兩端可以測得電壓(電路中沒有其他斷點)。
第三:電流表內阻很小,在分析電路的連接方式時,有電流表的地方可看作一根導線。
第四:電壓表內阻很大,在分析電路的連接方式時,有電壓表的地方可視作斷路,從電路兩節點間去掉.

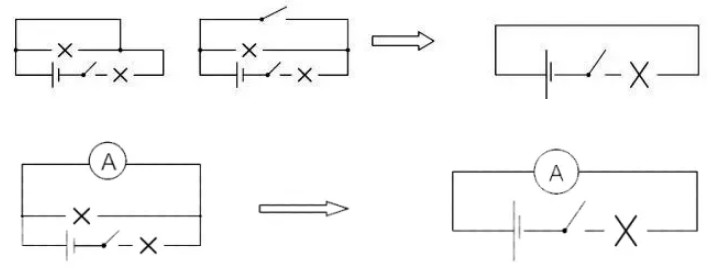

第五:用電器(電阻)短路:用電器(電阻)和導線(開關、電流表)并聯時,用電器中無電流通過(如下圖示),可以把用電器從電路的兩節點間拆除(去掉)。
電路簡化

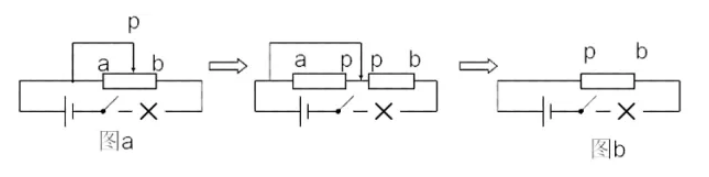

第六:滑動變阻器Pa段被導線(金屬桿)短接不工作,去掉Pa段后,下圖a變?yōu)閳Db。
電路簡化
第七:根據串、并聯電路電流和電壓規律“串聯分壓、并聯分流”分析總電流、總電壓和分電流、分電壓的關系。
第八:電流表和哪個用電器串聯就測哪個用電器的電流,電壓表和哪個用電器并聯就測哪個用電器的電壓。判斷電壓表所測量的電壓可用滑移法和去源法。
第九:電壓表原則上要求并聯在電路中,單獨測量電源電壓時,可直接在電源兩端。
一般情況下,如果電壓表串聯在電路中,測得的電壓是電源兩端電壓(具體情況見筆記)。電流表直接接在電源兩端會被燒壞,且讓電源短路,燒壞電源。

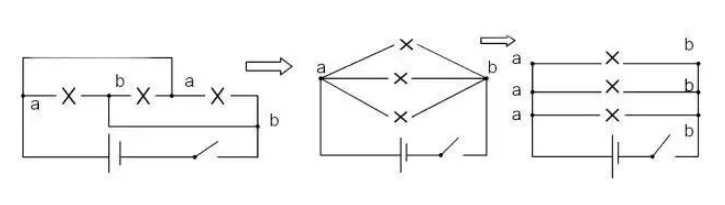

第十:如果導線上(節點之間)沒有用電器(開關,電流表除外),那么導線上的各點可以看做是一個點,可以任意合并、分開、增減。(此法又稱節點法)例如:
電路簡化
電路簡化步驟
第一步:按照題目要求將斷開的開關去掉,將閉合的開關變成導線。
第二步:將電流表變成導線(視具體情況也可保留)。
第三步:去掉電壓表。
第四步:合并(或者換位)導線上的節點。(此步驟在電路中用電器比較多,且相互糾結時,采用)
第五步:畫出等效電路圖,判斷各用電器是串聯還是并聯。
第六步:在原電路中利用原則七、八判斷電流表和電壓表各測量哪個用電器的電流和電壓。
第七步:將電壓表和電流表添加到等效電路圖中,分析各電流表和電壓表示數之間的關系。
