在電路設計中，肯定離不開對于基礎電路的掌握，而在基礎電路中，差分放大電路是非常重要的一個電路。

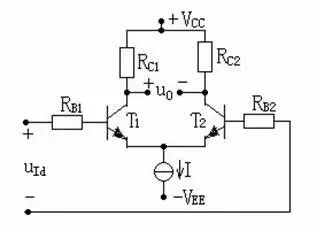

差分放大電路是模擬集成運放電路常常會采用的輸入級電路形式，它由兩個對稱的基本放大電路組成（輸入電壓是相反的），輸出極也就是發射級公共電阻耦合構成。
差分放大電路特點：
電路兩邊對稱：電路兩邊不管是元素組成還是電流電壓大小都是相同的，只不過方向不同。
共用發射級電阻：發射極的電流會進行疊加，也就是單個放大電流的兩倍
具有兩個信號輸入端：這個和共模電路一樣，兩個輸入信號端
信號既可以雙端輸出，也可以單端輸出：它共有四種類型，分別是單端輸入，單端輸出；單端輸入，雙端輸出；雙端輸入，單端輸出；雙端輸入，雙端輸出。
差分放大作用
要理解差分放大電路的作用，就需要先明白它的使用場景。

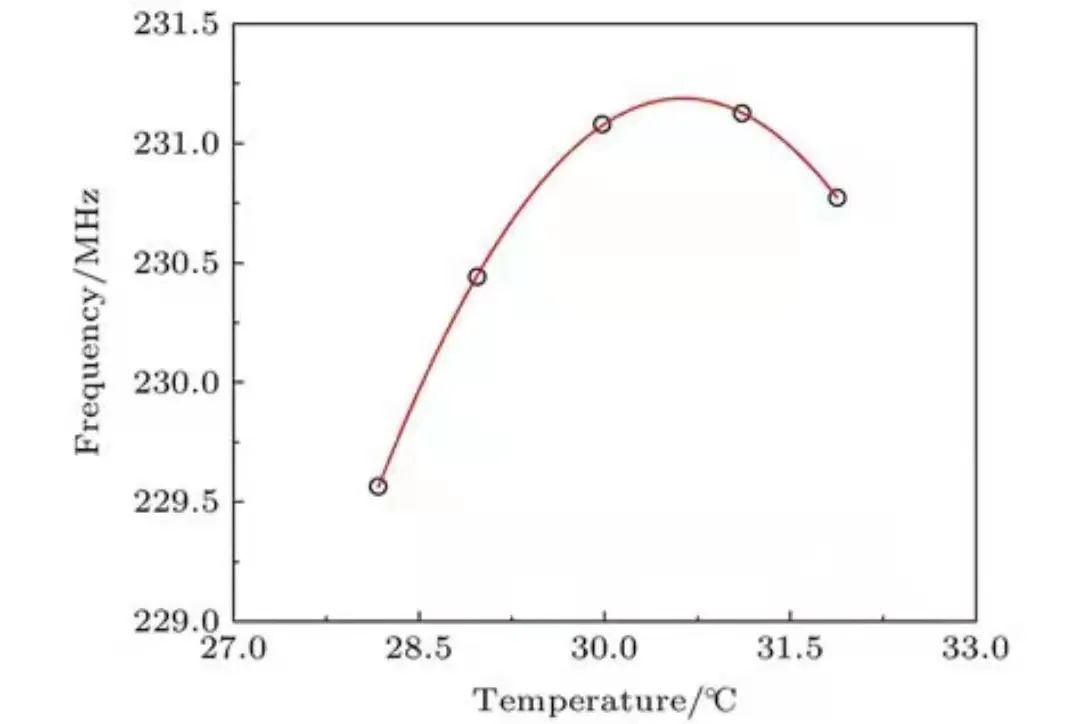

在電路工作過程中，周圍環境包括溫度什么的不會是一成不變的，所以當一些因素發生變換的時候，元器件的特性就會發生變化引起零漂以及靜態工作點的變化。
所以在直接耦合放大電路中，因可能產生的運行環境變化，誤差漂移電壓和有用的信號會一起被放大傳送到放大電路的下一級。而差分放大電路就可以很好的避免這種事情發生，有效抑制零漂。
通?？朔囟攘闫姆椒ㄊ且胫绷髫?fù)反饋，或者溫度補充。
在具體工作時，差分放大電路可以很好的抑制零漂移，比如說單端輸出的差分放大電路，在輸出時，因為射極電阻是共用的，所以兩個方向上的射極影響是相同的，也就不會導致產生的影響不同（對于射極電阻R），此時流過射極電阻R的電流為2i，所以可以穩定靜態工作點。
對于雙端輸出的差分放大電路，因為兩端壓降是相等的，比如說溫度增加T，兩個管子的集電極電流也會相應改變，但是改變的差值兩者是一樣的，所以最終兩個集電極的電壓也是相同的。就有效的抑制了零漂現象（靜態工作點從原位置離開）。

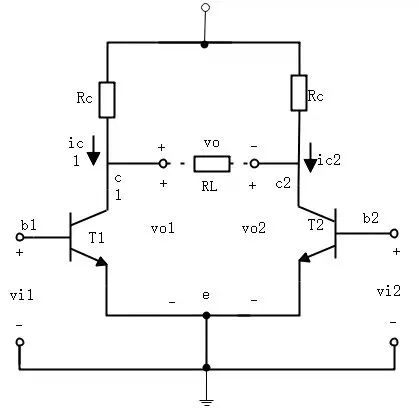

雙端輸入雙端輸出差分放大電路圖（下圖）

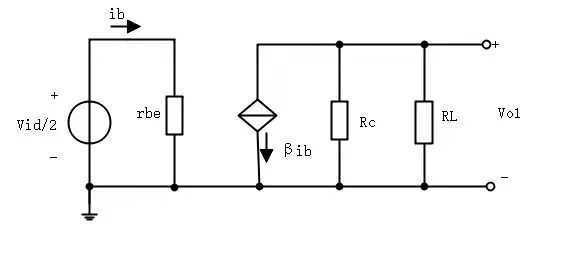

半邊等效電路圖（下圖）
所以當有額外的共模信號輸入時，差分放大電路可以有效的抑制它的干擾，抑制共模信號。
