碳膜電阻器是膜式電阻器(Film Resistors)中的一種，采用高溫真空鍍膜技術將碳緊密附在瓷棒表面形成碳膜，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。碳膜的厚度決定阻值的大小，通常用控制膜的厚度和刻槽來控制電阻器。碳膜電阻亦稱“熱分解碳膜電阻”。
碳膜電阻器是用有機粘合劑將碳墨、石墨和填充料配成懸浮液涂覆于絕緣基體上，經加熱聚合而成。氣態碳氫化合物在高溫和真空中分解，碳沉積在瓷棒或者瓷管上，形成一層結晶碳膜。改變碳膜厚度和用刻槽的方法變更碳膜的長度，可以得到不同的阻值。碳膜電阻成本較低，電性能和穩定性較差，一般不適于作通用電阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高壓電阻器。其用途同高壓電阻器。
碳膜電阻
碳膜電阻主要是在陶瓷棒上形成一層碳混合物膜，例如直接涂一層，碳膜的厚度和其中碳濃度可以控制電阻的大小;為了更加精確的控制電阻，可以在碳膜上加工出螺旋溝槽，螺旋越多電阻越大;最后加金屬引線，樹脂封裝成型。碳膜電阻的工藝更加復雜一點，可以做精密電阻，但由于碳質的原因，還是溫度特性不太好。
碳膜電阻和金屬膜電阻的區別
金屬膜電阻

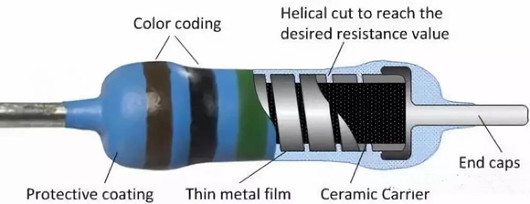

與碳膜電阻結構類似，金屬膜電阻主要是利用真空沉積技術在陶瓷棒上形成一層鎳鉻合金鍍膜，然后在鍍膜上加工出螺旋溝槽來精確控制電阻。金屬膜電阻可以說是性能比較好的電阻，精度高，可以做E192系列，然后溫度特性好，噪聲低，更加穩定。
金屬膜電阻是是用鎳鉻或類似的合金真空電鍍技術，著膜于白瓷棒表面，經過切割調試阻值，以達到最終要求的精密阻值。金屬膜電阻器提供廣泛的阻值范圍，有著精密阻值，公差范圍小的特性。亦可應用于金屬膜保險絲電阻器。這種電阻精度高、體積較小、穩定性好、成本較高，通常應用于無線電子設備當中，特別是對精密要求更高的場合，外觀顏色多為藍色。
而碳膜電阻在電子、電器、資訊產品使用量最大，價格最便宜，品質穩定性信賴度高。其是從高溫真空中分離出有機化合物之碳，緊密附著于瓷棒表面之碳膜體，而加以適當之接頭后切割調適而成，并在其表面涂上環氧樹脂密封以保護。
色環是四個環，阻值范圍為1Ω~10MΩ，額定功率有0.125W、0.25W、0.5W、1W等，精度范圍：±10%、±5%、±2% ，這種電阻體積普遍較大，在廉價產品經常用到，例如電源產品、充電器。這種電阻不建議用于啟動電阻，因為耐沖擊性相對存在缺陷。

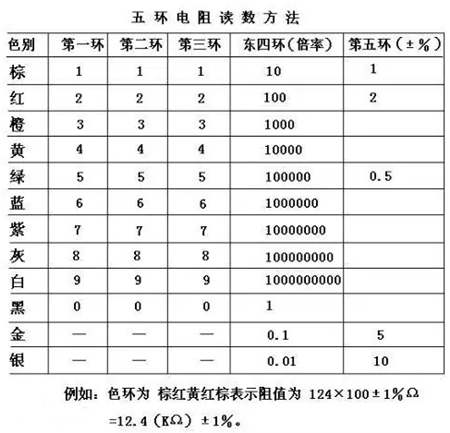

碳膜電阻和金屬膜電阻從外觀上看的區別：金屬膜有五個色環（1%），而碳膜的色環數為四個（5%）。金屬膜的為藍色，碳膜的為土黃色或是其他的顏色。（微型電阻過去的國標是按顏色區別，金屬膜電阻用紅色，碳膜電阻用綠色。）但由于工藝的提高和假金膜的出現，這兩種方法并不是很好，很多時候區分不開這兩種電阻。
比較好的方法是下面兩種：
1、用刀片刮開保護漆，露出的膜的顏色為黑色為碳膜電阻；膜的顏色為亮白的則為金屬膜電阻。
2、由于金屬膜電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電鉻鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。
