穩壓二極管，英文名稱Zener diode，又叫齊納二極管。利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。
穩壓二極管工作原理
穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。
但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。

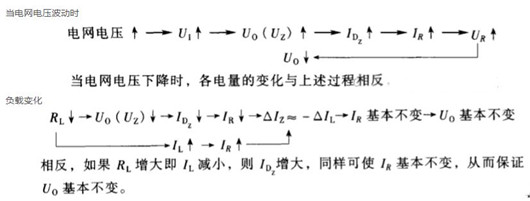

穩壓二極管工作原理-穩壓電路
既然是穩壓，且工作狀態 是屬于反向擊穿狀態下，那么穩壓二極管在使用時，其負極接高電位，正極接低電位。
圖 簡單的穩壓電路示意圖
在穩壓電路中，往往會配合著限流電阻R一起使用。
穩壓二極管工作條件：
處于反向擊穿狀態
反向擊穿狀態下Iz＜Iz max。

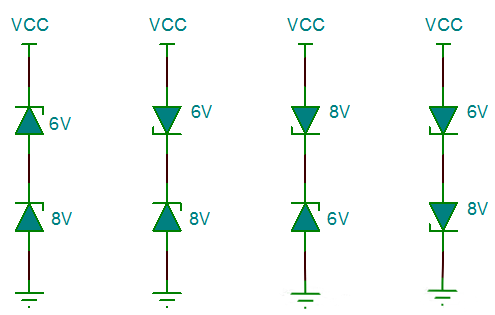

關于穩壓管在電路中，我們常常會見到存在多種組合的使用，如下為簡單的示意圖，需了解其作用和其最終電壓值。
圖1，6V與8V穩壓管均被擊穿，VCC為兩者穩壓的何值。
圖2. 6V穩壓管正向?qū)ǎ?V穩壓管反向擊穿穩壓，VCC為8V穩壓加上6V穩壓管的正向?qū)▔航导礊?.7V。
圖3. 8V穩壓管正向?qū)ǎ?V穩壓管反向擊穿穩壓，VCC為6V穩壓加上8V穩壓管的正向?qū)▔航导礊?.7V。
圖4，6V與8V穩壓管均正向?qū)?，VCC為正向?qū)▔航抵图礊?.4V。

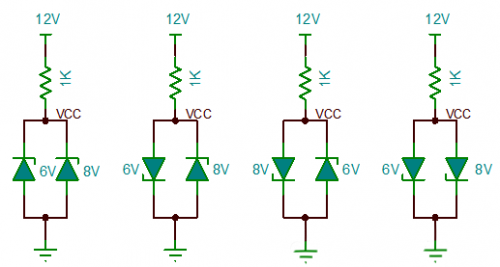

圖1，穩壓值低的6V穩壓管先擊穿，8V穩壓處于開路狀態，VCC為6V。
圖2 3 4 至少有一個穩壓管正向?qū)?，所以VCC為0.7V。
最后關于二極管尤其是貼片式的，正負極的區分，主要分為以下方法：
借助放大鏡或者顯微鏡進行區分
帶色帶等明顯標記的即為二極管負極，同時在PCB焊盤上，負極也往往會用豎線標記起來。
萬用表測量
將萬用表撥至二極管檔位，將紅黑表筆接觸至二極管兩端，當萬用表顯示0.3-0.6左右的數值時，此時黑表筆接觸的一端為二極管的負極，紅表筆接觸的一端為二極管正極。
