可控硅調壓電路的結構由可控硅、電容、電阻和電感組成。可控硅調壓電路是使用可控硅（可控整流器）來控制電壓輸出。當電壓輸入變化時，可控硅會調整輸出電壓，以保持輸出電壓恒定。
可控硅的輸入端接收一個控制信號，該信號可以是一個電壓或電流信號，用于控制可控硅的開關狀態。當可控硅的開關狀態發生變化時，電容、電阻和電感會影響可控硅的輸出電壓，從而調節輸出電壓。
可控硅調壓器電路圖
下圖是一款大功率直流電機調速電路：
可控硅調壓器電路圖二

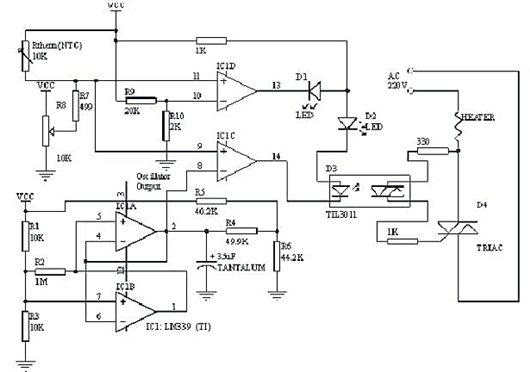

使用一個負溫度系數（NTC）的熱敏電阻，用如圖a的電路可以用最少的元件、成本和復雜性將溫度控制到1℃或更好的精度。該電路含有保護以防止溫度傳感器短路或開路，且所有的元器件都是常用件。
可控硅調壓調光調溫電路

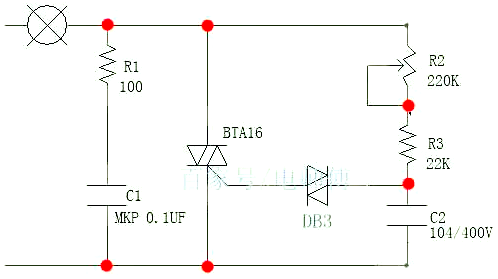

下圖是可控硅調壓調光調溫電路，具有簡單可靠，控制方便等優點。這可用作家用電器的調壓裝置，進行照明燈調光，電風扇調速、電熨斗調溫等控制。這臺調壓器的輸出功率可達1500W，一般家用電器都能使用。
工作原理：
R2、R3、C2、DB3 組成脈沖信號觸發雙向可控硅BTA16， 使BTA16在市電正負半周均保持相應正反向?qū)ā?20伏交流電源經過負載（如燈泡等）、可調電位器R2、電阻R3給電容C2充電，當C2充電電壓達到DB3閥值28V時，雙向觸發二極管導通使電壓到達可控硅控制極，使可控硅被觸發導通。改變可調電位器R2的阻值，可增大或減小雙向可控硅的導通角，使輸出電壓升高或降低，從而起到調壓調光調溫調速的目的。
