有多種電路或方法可用于構建開關模式電源（SMPS）。SMPS用于從未穩壓直流電源產生受控和隔離的直流電壓。正激式轉換器電路類似于反激式轉換器電路，但它比反激式轉換器電路更有效。正激式轉換器主要用于需要更高功率輸出（在100至200瓦范圍內）的應用。
正激轉換器基本上是一個集成了變壓器的DC-DC降壓轉換器。如果變壓器有多個輸出繞組，甚至可以增加或減少輸出電壓。它還為負載提供電氣隔離。
正激變換電路由具有高速開關裝置的控制電路、初級側連接到控制電路的變壓器和次級側連接到濾波電路的變壓器組成。變壓器次級繞組的整流輸出連接到負載。
當開關導通時，輸入施加到變壓器的初級繞組，并在變壓器的次級繞組處出現電壓。因此，變壓器繞組的點極性為正，因此二極管D1正向偏置。然后，變壓器的輸出電壓被饋送到連接到負載的低通濾波電路。當開關關閉時，變壓器繞組中的電流降至零（假設變壓器是理想的）。

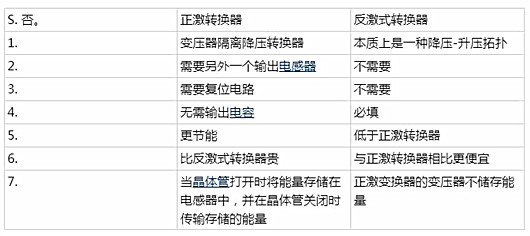

正激式和反激式轉換器的區別

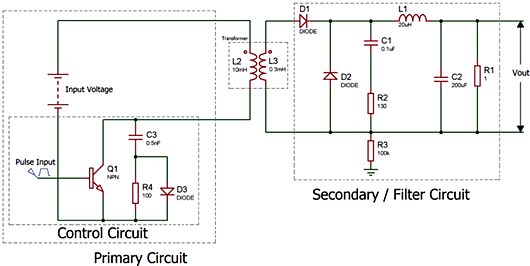

正激式轉換器電路圖
正激變換電路的工作原理
模式 I：供電模式

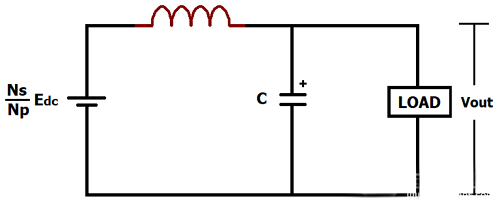

當晶體管處于ON狀態時，正激轉換器據說處于上電模式。在這種情況下，電源電壓連接到變壓器的初級側繞組，二極管D1在此條件下也正向偏置。二極管D2在這種情況下不會導通，因?yàn)樗鼘⒈３址聪蚱谩?/div>
當晶體管處于導通狀態時，兩個繞組同時開始導通。變壓器二次側的輸出取決于變壓器的匝數比（Np / Ns）。并且，該輸出電壓施加到由L-C濾波器組成的次級電路。
如果是理想的變壓器，負載處的最大接收輸出電壓為：
(Ns / Np) * Edc
其中，Edc 是輸入電源電壓
Np 是否定的。初級繞組數量
Ns 不是。次級繞組數量
模式II：續流模式

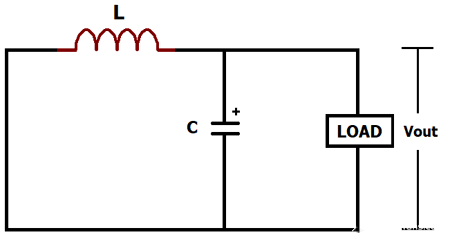

當晶體管處于關斷狀態時，正激轉換器表示處于續流模式。當晶體管關閉時，變壓器繞組的電流降至零（理想情況下）。在這種情況下，D1將被反向偏置，因此將電路的輸出部分與變壓器和輸入分開。
然而，次級側的電感保持連續的電流流過續流二極管D2。當輸入分離時，輸入端沒有功率流，但負載電壓仍由充電電容和電感保持幾乎恒定。電感和電容器中存儲的能量緩慢消散到負載中。
在完全耗散之前，晶體管再次導通以結束續流模式，并將負載電壓的大小保持在所需的容差范圍內。仿真上述電路后得到輸出波形。正激式轉換器的開關頻率在 100 kHz 或更高的范圍內。
