    BUCK同步整流SW點負壓產生與解決介紹

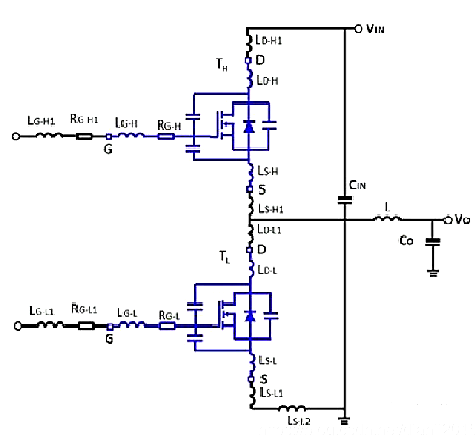

    下面是BUCK同步整流的實際等效模型,包括很多寄生電感,比如器件的引線電感,布線的寄生電感等。
    BUCK同步整流 負壓

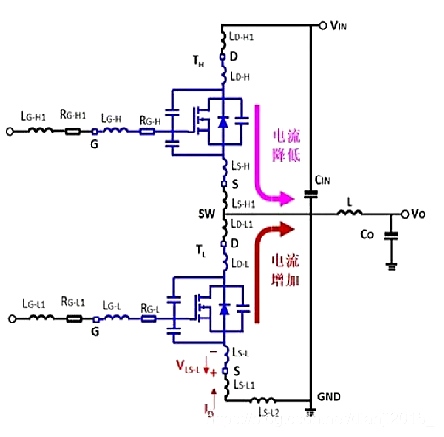

    負壓產生的原因:當上管關斷下管導通的過程中,由于輸出電感電流不能突變的特性 ,上管電流減小,下管電流增加,下管回路的寄生電感會感應出下正上負的電壓,下為0,所以上也就是開關節點為負壓。注意這里,下管沒驅動的時候,走體二極管。
    那這個感應電壓與Ldi/dt,即寄生電感的大小有關,電流的變化率有關,即開關頻率有關。
    BUCK同步整流 負壓
    當然在測試時,注意探頭的影響,以最小環路測試。
    影響
    那產生這個負壓有什么影響呢?
    1.上管因?yàn)檫^壓而損壞
    因?yàn)殛P(guān)斷時,上管D端為電源,S端為負,導致DS兩端的電壓過高,而損壞器件。
    2.上下管直通
    開關節點SW的電壓為負,上管在關斷時,Vgs可能因?yàn)閟負的太多,導致上管導通,導致上下管直通,產生過流損壞管子。
    解決方法
    1.降低上管的關斷速度
    驅動串電阻
    上管自舉驅動電路VB和CB之間外加串聯電阻
    增加上管源極外部串聯的PCB引線電感
    2.IC的SW管腳和開關節點之間串聯電阻
    BUCK同步整流 負壓

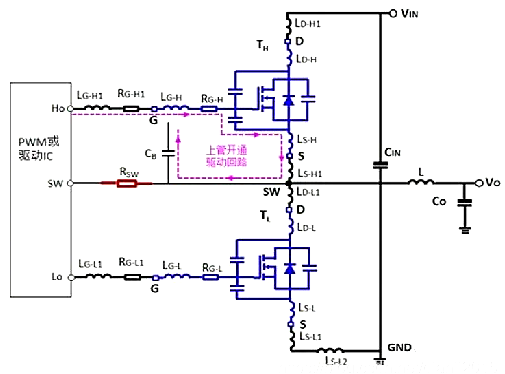

    注意RSW放在CB電容的左邊,可以不影響開通速度,放在右邊會影響。
    3.IC的地端串聯電阻
    PWM或驅動IC的地端與輸入電容的地端串聯電阻,同樣可以降低負壓電流,實際應用中,不推薦這種方式。
    4.IC的SW管腳和地之間并聯穩壓管
