    單片機,負壓產生電路圖解
    單片機常用負壓產生電路
    下圖是一個非常簡單的負壓產生電路,所使用原件少。使用的時候,只需要提供一個1KHz左右的方波就可以了,但是這個電路的帶負載能力很弱。
    分析如下:

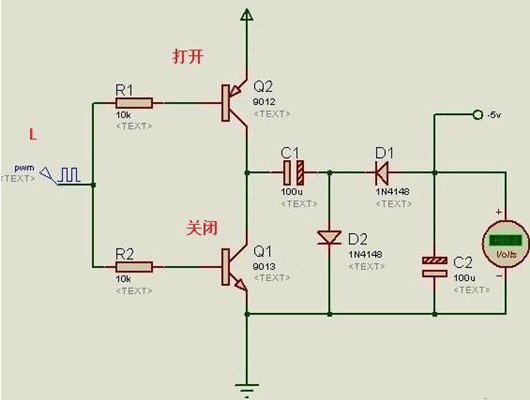

    當PWM為低電平時,Q2打開,Q1關閉,VCC通過Q2給C1充電,充電回路是VCC-Q2-C1-D2-GND。C1上左正右負。
    負壓產生電路
    當PWM為低電平時,Q2關閉,Q1打開,C1開始放電,放電回路是C1-C2-D1,這實際上也是對C2進行充電的過程。C2充好電后,下正上負,如果VCC的電勢為5點幾伏,就可以輸出-5V的電壓了。
    負壓產生電路
