MOS管TJ、TA、TC
一般情況下 TC=TJ-P*Rjc 或者TA=TJ-P*Rja
P是芯片最大的功耗

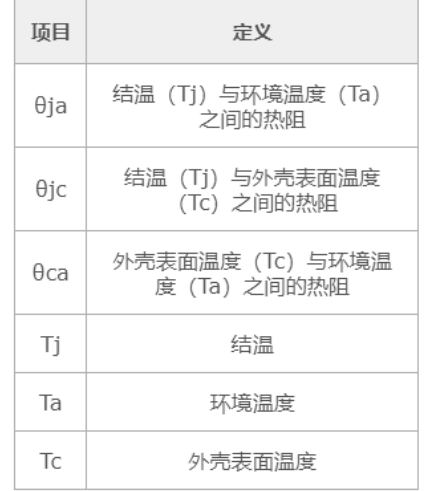

Rjc是結殼間的熱阻Rja表示結與環境間的熱阻
應用比較廣泛的是計算二極管和MOS管的損耗和溫度是否支撐的住，我們一般計算都是室溫下25，如果是放在溫箱中TA帶入就不能是25
比如一個器件室溫下工作TA=TC=25度
功耗最大是1.5W Rja=Rjc=83.3
TJ=25+1.5*83.3=149.95
所以 TC=150-P*Rjc
假如管子功耗是1W 則最大能承受的的殼體溫度為TC=150-1*Rjc=66.7度
如果殼體溫度大于66.7度 對應的管子的功耗必然下降 管子本身也對應有一個功耗的降額值
比如說12mw/度 那么對應的功耗P=Pmax-(TC-25)*0.012
P=1.5-（66-25）*0.012=1.008W 同溫度計算值相差不大 公式適應
通過這種方式 可以變相算出TJ TC和功耗等情況。
同時 當溫度過高時 二極管的正向電流會相應減小 （跟負載能力相關） 正向?qū)▔航禃鄳?yīng)減小 這個可以參考手冊曲線，選型二極管的時候一定要保證二極管的損耗在0.5W內，否則不適應于二極管的場合。

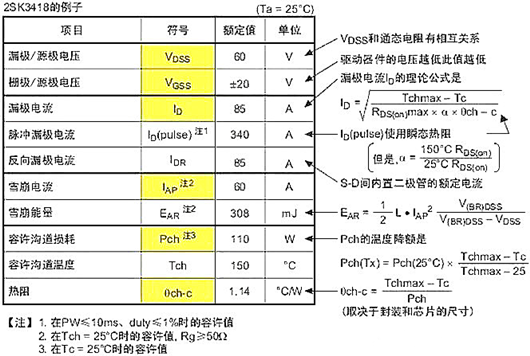

按照上面的公式可以 推出TJ=25+110*1.14=150 符合公式
P=(150-TC)/1.14
假如工作環境在60度的時候 則P=（150-60）/1.14=79W
MOS管選型時候需要考慮開關損耗和溫度

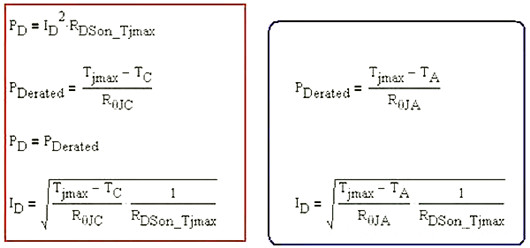

純開關應用 不考慮開關損耗是 P=ID^2*Rdson ID是連續漏電流
按照實際應用推算 P=(150-TC)/1.14 公式 可以反向推導ID是多少。
當涉及到開關 必須要考慮的就是損耗 損耗與芯片的運行溫度和發熱量有關系
MOS管的損耗包含：AC損耗 DC損耗 死區時間功耗（在有占空比的時候用到 同步整流時候二個管子同時關閉）
AC 損耗（PswAC） = ? * Vds * Ids * (trise + tfall)*Fsw
DC 損耗: PswDC = RdsOn * Iout * Iout * 占空比（其中占空比為輸出/輸入）
死區時間損耗Pdt=2*VF(體二極管的導通壓降)*Io*Tdead_time*Fsw
如果是同步整流電流 則:
高邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(Vo/vin)
低邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(1-Vo/vin)
如果是異步整流，則下管是二極管：
高邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(Vo/vin)
二極管的導通電阻損耗PswDC = VF*Iout*(1-Vo/vin)
