    并聯直流,交流電壓源的等效電路介紹
    直流電壓并聯等效
    例如下圖,如何計算兩個直流電壓源的端口等效電路?
    直流 交流 電壓源 等效
    計算步驟如下:
    1、V1向外面提供的電流是5ma;V2向外面提供的電流是10ma;總電流是15ma
    2、計算從端口看進去的等效阻抗,為500R(1k//1k)(在計算等效阻抗時,電壓源短路、電流源斷路,電路課本中有講到)
    3、用總等效電流乘以等效阻抗就是等效電壓,即15ma*500=7500mV=7.5V

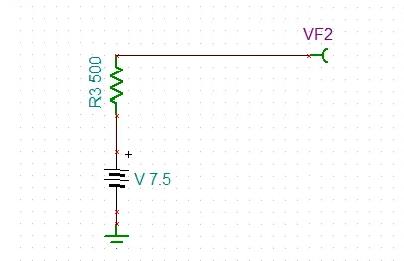

    4、等效電路如下圖:
    直流 交流 電壓源 等效
    交流電壓等效

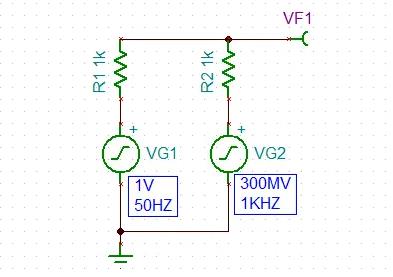

    如圖所示,VG1是1V 50HZ的電壓源,VG2是300mv 1kHZ的電壓源(通常高頻看成噪聲),那么它們的端口等效電壓怎么分析呢?
    直流 交流 電壓源 等效
    其實,交流電壓并聯等效電壓的分析過程和直流是一模一樣的,也是和上面的方法類似,不贅述了。

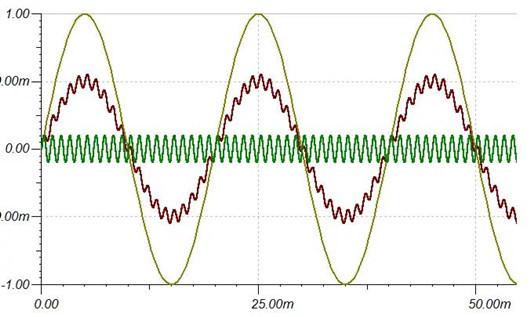

    以下是仿真波形:
    直流 交流 電壓源 等效
    圖中,中間波形是疊加后的波形。
