推挽電路驅動和圖騰柱驅動的區別介紹
  • 發布時間:2022-10-08 20:28:51
  • 來源:
  • 閱讀次數:
推挽電路驅動和圖騰柱驅動的區別介紹

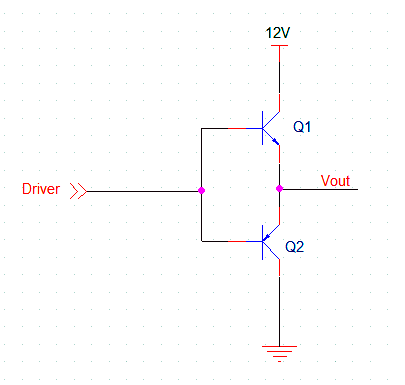

1、推挽驅動
電路結構如下圖所示,輸入為高的時候上面三極管導通,輸入為低的時候下面的三極管導通,無論輸入的上升沿下降沿有多么的緩,都不存在上下管同時導通的問題。
推挽電路 圖騰柱 驅動

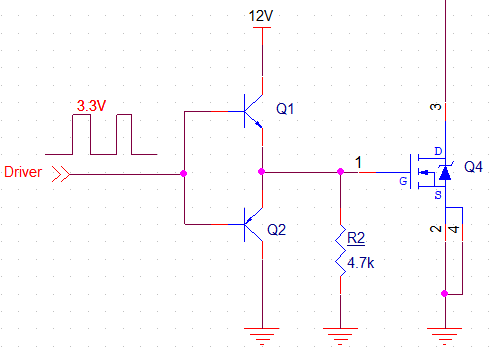

推挽驅動應用注意事項:如果你的輸入Driver信號是MCU輸出的,一般幅度為3.3v,推挽供電電壓有12v,那么這時驅動會有問題。
1.因?yàn)榻o到MOS管的柵極電壓是只有2.7V左右,可能不能使后面的MOS完全導通的。
2.這個時候三極管的壓降有9.3v,如果驅動電流又比較大,那么三極管的功耗就會非常的大。
推挽電路 圖騰柱 驅動
正確的用法是:推挽的輸入信號的幅度和供電電壓的幅度應該是一樣的,比如推挽供電是12v,那么你輸入的驅動信號的高電平也要是12v。

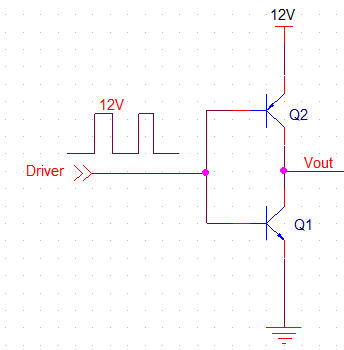

2、假的推挽電路
這電路如果單純的考慮輸入端為0v,12v是沒有問題的,輸入0v上管導通,輸入12v下管導通,但是從0v到12v之間時,比如上升沿很緩的時候輸入為6v時,上管導通,下管也導通,這是我們不希望看到的。這個電路最主要的問題就是輸入電壓在0.7~11.3v這段電壓區間,上下管都是導通的。
推挽電路 圖騰柱 驅動

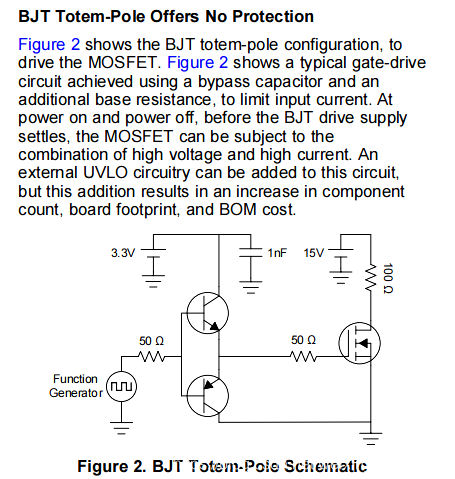

3、圖騰柱驅動電路
個人認為圖騰柱電路就是推挽電路的不同叫法。TI的應用手冊上也是把推挽電路叫做Totem-Pole。
推挽電路 圖騰柱 驅動
