    關于運算放大器的應用電路解析
    運算放大器的應用電路
    在整流電路中的應用。
    運算放大器 應用電路

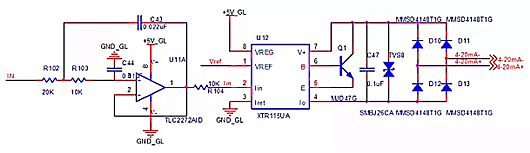

    整流電路
    上述電路是一個整流電路,將輸入的一定頻率的脈沖整流成固定的電平電壓,再用此電壓控制4-20mA電流的輸出電流。該電路功能類似一些DAC功能的接口。

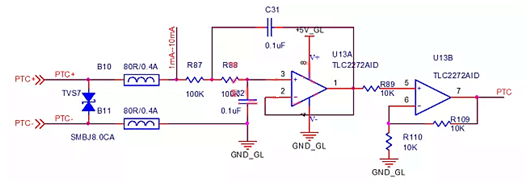

    熱電阻測量電路
    運算放大器 應用電路
    上圖的電路是典型的熱電阻/電偶的測量電路,其測量思路為:將1-10mA的恒流源加于負載,將會在負載上產生一定的電壓,將該電壓進行有源濾波處理,處理后在進行信號的調整(信號放大或衰減),最后將信號送入ADC接口。
    該電路應用時,要注意在輸入端施加保護,可以并TVS,但要注意節電容對測量精度的影響,當然,如果在一些低成本場合,上述電路圖可簡化為如下電路。
    運算放大器 應用電路
    電壓跟隨器
    在運算放大器的使用中,電壓跟隨器是一種常見的應用電路,該電路的好處是:一是減小負載對信號源的影響;二是提高信號帶負載的能力。

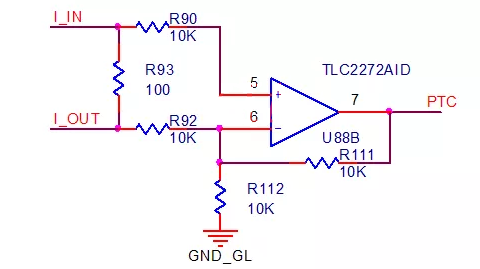

    運算放大器 應用電路
    上圖是運用運算放大器實現了電阻分壓的功能,首先用電阻獲得需要輸出的電壓,然后用運放對該電壓進行跟隨,提高其輸出能力。
    單電源的應用
    在運算放大器的實際使用,我們一般為了保持運放的頻率特性,一般都采用雙電源供電,但有的時候在實際使用,我們只有單電源的情況,也能實現運放的正常工作。

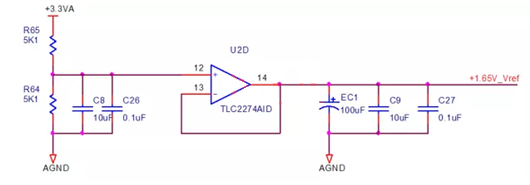

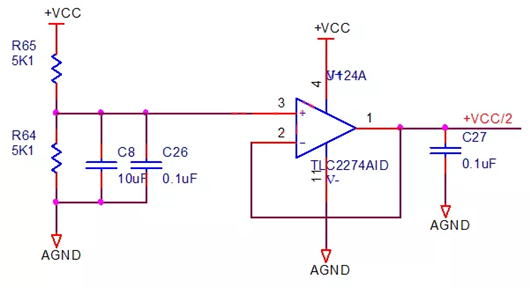

    首先我們運用運放跟隨電路,實現一個VCC/2的分壓,電路如下。
    運算放大器 應用電路
    當然,如果在要求不是很高的場合,我們可以直接電阻分壓,獲得+VCC/2,但由于電阻分壓的特性所在,其動態的響應速度會非常慢,請謹慎使用。

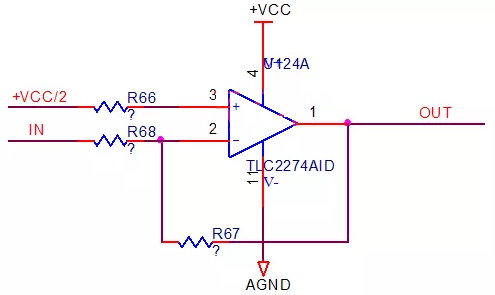

    獲得+VCC/2后,我們可以用單電源實現信號放大功能,如下圖:
    運算放大器 應用電路
    該電路中 R66=R67//R68, 信號的輸出增益G=-R67/R68 。

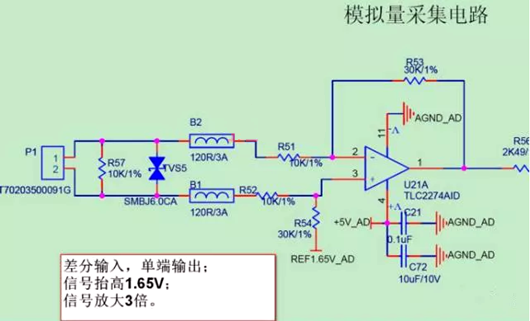

    具體應用如下圖:運放為單+5V_AD供電,AD芯片的電壓是3.3V(基準電壓芯片REF3033得到),該3.3V再電阻分壓和經過運放跟隨后得到1.65V,給到運放的同相輸入端。
    運算放大器 應用電路

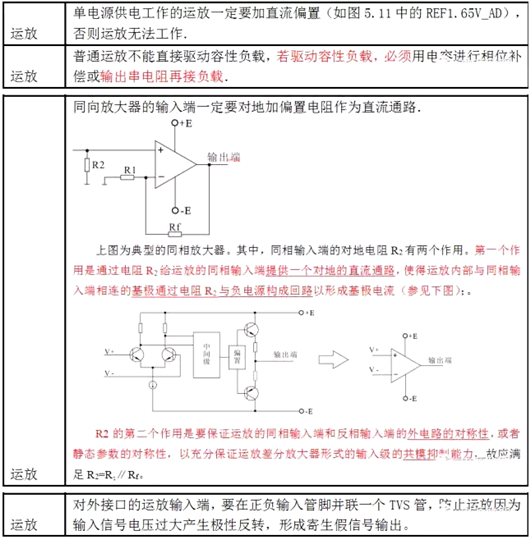

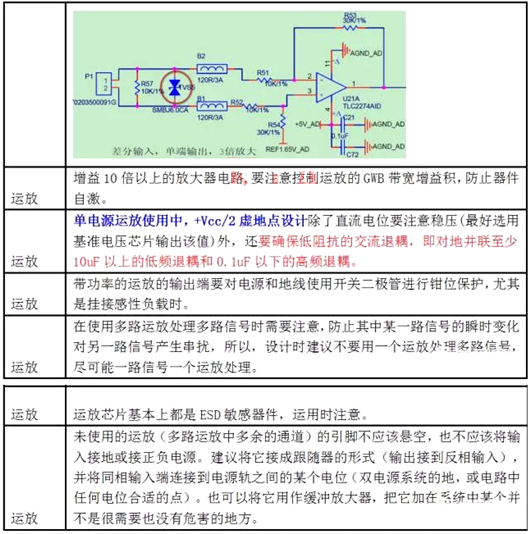

    附:運放的應用要點
    運算放大器 應用電路
    運算放大器 應用電路
