    NMOS與PMOS應用電路設計圖文介紹

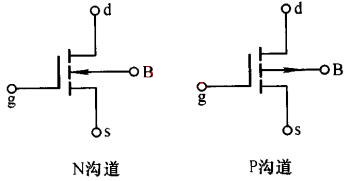

    在實際項目中,我們基本都用增強型,分為N溝道和P溝道兩種。
    NMOS PMOS 電路
    我們常用的是NMOS,因為其導通電阻小,且容易制造。在MOS管原理圖上可以看到,漏極和源極之間有一個寄生二極管。
    這個叫體二極管,在驅動感性負載(如馬達),這個二極管很重要。順便說一句,體二極管只在單個的MOS管中存在,在集成電路芯片內部通常是沒有的,需要具體看數據手冊。
    了解MOS管的開通/關斷原理你就會發現,使用PMOS做上管、NMOS做下管比較方便。使用PMOS做下管、NMOS做上管的電路設計復雜,一般情況下意義不大,所以很少采用。
    下面先了解MOS管的開通/關斷原理,請看下圖:
    NMOS PMOS 電路

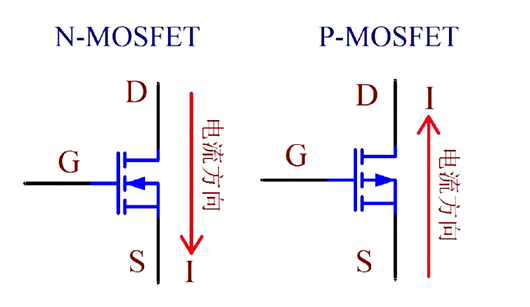

    NMOS管的主回路電流方向為D→S,導通條件為VGS有一定的壓差,一般為5~10V(G電位比S電位高);而PMOS管的主回路電流方向為S→D,導通條件為VGS有一定的壓差,一般為-5~-10V(S電位比G電位高),下面以導通壓差6V為例。
    NMOS管

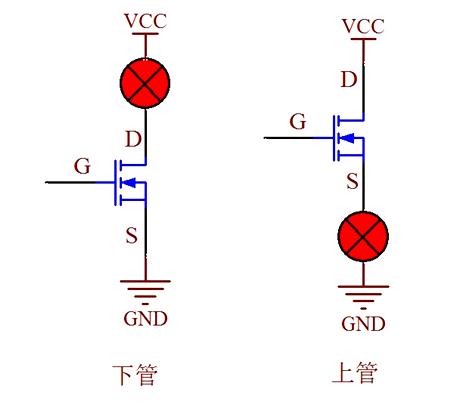

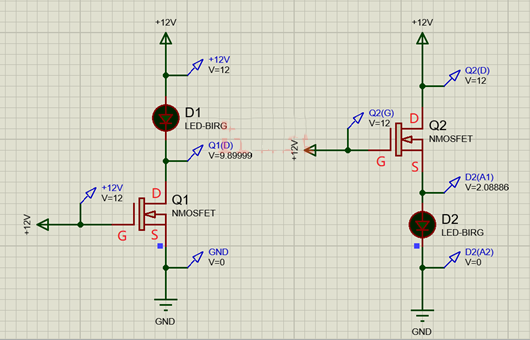

    使用NMOS當下管,S極直接接地(為固定值),只需將G極電壓固定值6V即可導通;若使用NMOS當上管,D極接正電源,而S極的電壓不固定,無法確定控制NMOS導通的G極電壓,因為S極對地的電壓有兩種狀態,MOS管截止時為低電*,導通時接*高電*VCC。
    當然NMOS也是可以當上管的,只是控制電路復雜,這種情況必須使用隔離電源控制,使用一個PMOS管就能解決的事情一般不會這么干,明顯增加電路難度。
    NMOS PMOS 電路
    NMOS PMOS 電路
    PMOS管

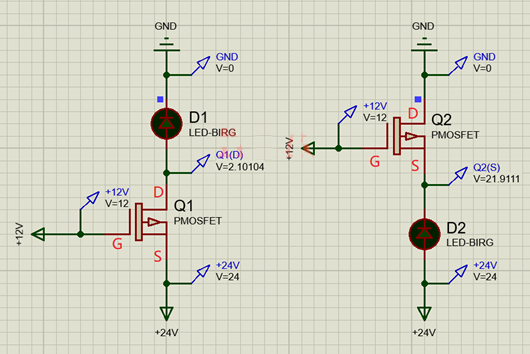

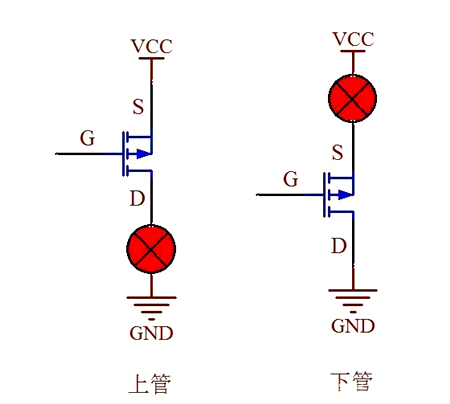

    使用PMOS當上管,S極直接接電源VCC,S極電壓固定,只需G極電壓比S極低6V即可導通,使用方便;
    同理若使用PMOS當下管,D極接地,S極的電壓不固定(0V或VCC),無法確定控制極G極的電壓,使用較麻煩,需采用隔離電壓設計。
    NMOS PMOS 電路
    NMOS PMOS 電路
