（一）TTL反相器

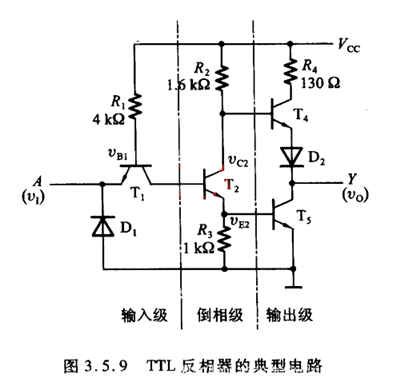

電路結構

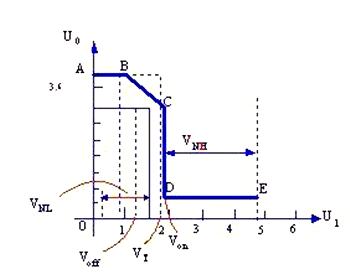

2.電壓傳輸特性
3.工作原理
設 VCC=5V，VIH=3.4V,VIL=0.2V
PN結的導通壓降VON=0.7V
A點:輸入為0，T1管be結正偏，bc結正偏，T1處于飽和狀態，c1壓降很低，T2管的基極與c1接在一起，所以T2管、T5管都截止，T4管導通，Y輸出高電平，VOH=VCC-VR2-VBE4-VD2=3.4V
AB段：VI<0.6V左右, VB1<1.3V左右, VC1<0.7V左右， T1管導通，T2管、T5管都截止，T4管導通，Y輸出高電平，VOH=VCC-VR2-VBE4-VD2=3.4V
BC段：線性區0.7V<VI<1.3V ，T2管導通（從截止進入放大區），R2上流過的電流增加，T5管截止，T4管導通，Y輸出高電平，VOH線性下降
CD段：轉折區，VI=VTH約為1.4V, VC1電壓鉗位在1.4V，所以VB1鉗位在2.1V左右，T2管、T5管都導通，T4管截止，所以VO迅速下降至低電平
DE段：飽和區，VI繼續上升，而VO不變
說明：
T2管的輸出VC2和VE2變化方向相反（T2管由截止變?yōu)閷〞r，VC2下降而VE2上升），故稱倒相級；
輸出級在穩態下，T5管和T4管總有一個導通一個截止（例如當輸出低電平時，T2管、T5管飽和導通，輸出為0.1V到0.2V左右，VB4大約是0.8到0.9V, T4管導通需要1.4V的壓差），既能降低功耗又提高了帶負載能力，稱推拉式；
D1抑制負向干擾，當輸入的電平過低時（<-0.7V),D1導通，保護電路；D2保證T2導通時T4可靠的截止。
(二）CMOS反相器

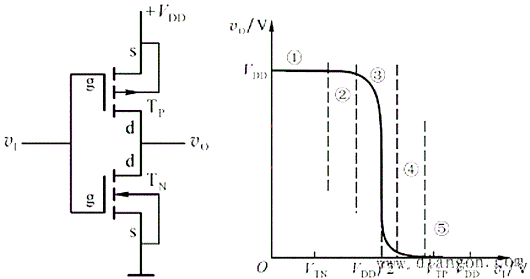

1.電路結構和電壓傳輸特性
