有效防止電路中閂鎖問題的方法介紹
  • 發布時間:2022-04-12 17:29:21
  • 來源:
  • 閱讀次數:
有效防止電路中閂鎖問題的方法介紹
閂鎖效應 (Latch Up) 是在器件的電源引腳和地之間產生低阻抗路徑的條件,這種低阻抗路徑可能會由于過大的電流水平而導致系統紊流或?yàn)?zāi)難性損壞。本文介紹閂鎖效應產生的機理,并且介紹了3個電路設計的實用方法, 有效防止閂鎖問題。
如何避免線路中造成Latch-Up?
閂鎖效應 (Latch Up) 是在器件的電源引腳和地之間產生低阻抗路徑的條件。這種情況將由觸發事件(電流注入或過電壓)引起,但一旦觸發,即使觸發條件不再存在,低阻抗路徑仍然存在。
這種低阻抗路徑可能會由于過大的電流水平而導致系統紊流或?yàn)?zāi)難性損壞。在設計電路應用時,需要確保應用于器件的電壓和電流水平符合絕對最大額定值要求。
在電路設計時, 可以考慮以下建議來防止閂鎖問題。

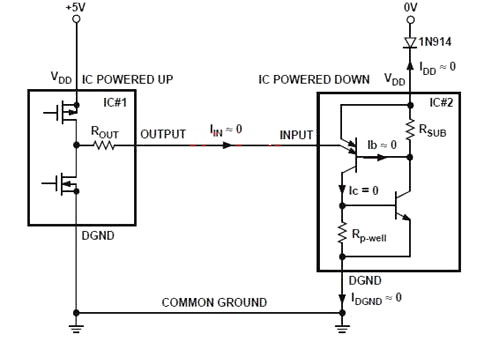

1. 如果由于上電排序而發生閂鎖,可以利用二極管與VDD串聯。
如果任何時候器件的數字輸入或輸出都超過VDD,可以在VDD串聯二極管(如下圖使用1N914)來阻止SCR觸發和隨后的閂鎖產生。這是因?yàn)槎O管能夠防止寄生橫向PNP晶體管的基極電流從VDD引腳流出,從而防止SCR觸發。
電路 閂鎖效應

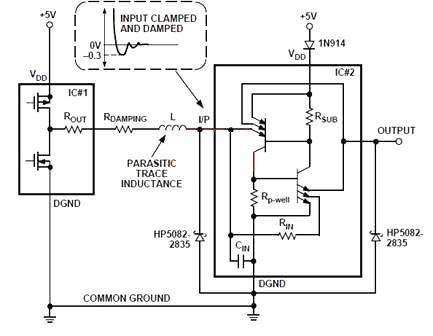

2. 將肖特基二極管添加到DGND(數字地)可防止電壓不足
如果器件的數字輸入和輸出隨時低于DGND,那么從這些輸入或輸出連接到DGND的肖特基二極管將有效地將負偏移鉗位在-0.3V至-0.4V之間。
這可以防止寄生NPN晶體管的發射極與基極結導通,并且還可以防止SCR觸發。
電路 閂鎖效應

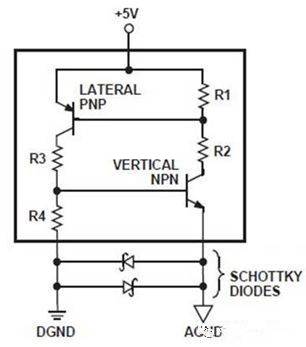

3. 在DGND和AGND (模擬地) 之間連接肖特基二極管
如果DGND電位偶爾會超過AGND 0.3V或更多,則可以在器件兩個引腳之間放置肖特基二極管來阻止相關寄生NPN晶體管的導通。
這提供了額外的防止閂鎖的保護。此外,前面提到的反向并聯連接的額外二極管可以在另一個方向上將DGND限制到AGND,這樣就大大減少了數字噪聲被注入器件的可能性。
電路 閂鎖效應
