電位器是一種可調的電子元件，在儀器儀表和各種電子設備中已獲得廣泛應用。它基本上就是滑動變阻器，阻值的單位與電阻器相同，基本單位也是歐姆。而且電位器有幾種樣式，一般用在音箱音量開關和激光頭功率大小調節的。那么電位器的工作原理是如何的?其又是怎么接線的?下面一起來看看：

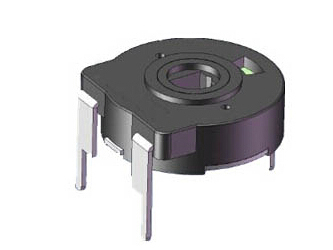

數字電位器
1.工作原理
當電阻體的兩個固定觸電之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。 它 大多是用作分壓器，這是電位器是一個四端元件。電位器基本上就是滑動變阻器，有幾種樣式，一般用在音箱音量開關和激光頭功率大小調節 電位器是一種可調的電子元件。它是 由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一 個與動觸點位置成一定關系的電壓。
2.命名及標注方法
(1)電位器的命名規則同電阻的命名方法一樣，只是以W字母開頭。
(2)電位器標注方法：電位器一般均采用直標法，在電位器外殼上用字母和數字標志著它們的型號、標稱功率、阻值、阻值與轉角間的關系等。例如：WT-Ⅱ-1-1k-X電位器表示為單聯碳膜電位器Ⅱ型，功率為1W，阻值為1kΩ，曲線為直線性。
3.接線方法
電位器(或微調電阻等等)常規引腳(僅舉例說有3個引腳的電位器)，兩頭的電阻值是固定的，中間引腳對任何一端引腳的電阻值是可變的;
它等效于從中間引腳起把電位器分成兩個串聯的電阻，串聯總阻值是固定的;
因此，如果作為可變分壓電阻用，則一端接輸入電壓，中間端接輸出，余下端接地;
如果作為可變電阻用，一端接輸入電壓，中間端接輸出，余下端可懸空，或與中間端連接。

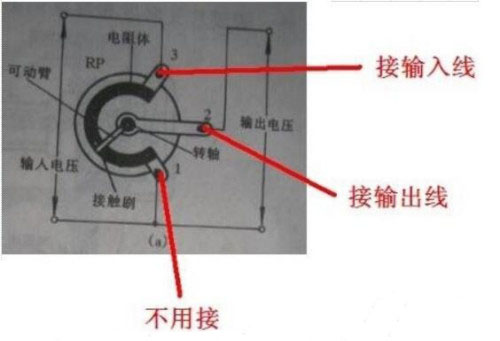

接線圖
4.好壞判斷
對電位器的主要要求是：①阻值符合要求。②中心滑動端與電阻體之間接觸良好，轉動平滑。對帶開關的電位器，開關部分應動作準確可靠、靈活。因此在使用前必須檢查電位器性能的好壞 。
(1)阻值的測量：首先根據被測電位器阻值的大小，選擇好萬用表的合適電阻檔位，測量一下阻值，即AC兩端片之間的電阻值，與標稱阻值比較，看二者是否一致。同時旋動滑動觸頭，其值應固定不變。如果阻值無窮大，則此電位器已損壞。
(2)然后再測量其中心端與電阻體的接觸情況，即BC兩端之間電阻值。方法是萬用表歐姆檔在適當量程，測量過程中，慢慢旋轉轉軸，注意觀察萬用表的讀數，正常情況，讀數平穩地朝一個方向變化，若出現跳動、跌落或不通等現象，說明活動觸點有接觸不良的故障。
(3)當中心端滑到首端或末端，理想狀態下中心端與重合端的電阻值為0，在實際測量中，會有一定的殘留值(一般視標稱而定，一般小于5Ω)，屬正?，F(xiàn)象。

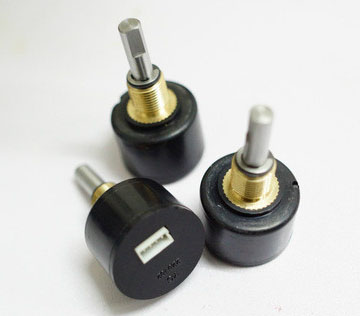

電位器
本文總結了電位器的工作原理、命名及標注方法、接線方法和好壞的判斷。在使用時， 電位器表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路。
