LM1875是音頻功放電路，采用TO-220封裝結構。該集成電路在±25V電源電壓RL=4Ω時可獲得20W的輸出功率，在±30V電源8Ω負載獲得30W的功率，內置有多種保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。本文將介紹由LM1875組成的音頻功率放大電路。
圖1 LM1875引腳排列圖
1.LM1875特性
.輸出功率高達30瓦
.AVO通常為90 dB
.低失真：0.015%，1 kHz，20 W
- 寬功率帶寬：70 kHz
.保護交流和直流對地
.帶假釋電路的熱保護-高電流能力：4A
.寬電源范圍16V-60V
.內部輸出保護二極管
.94dB紋波抑制
2.單電源供電的音頻功率放大電路
圖2 單電源供電的音頻功率放大電路

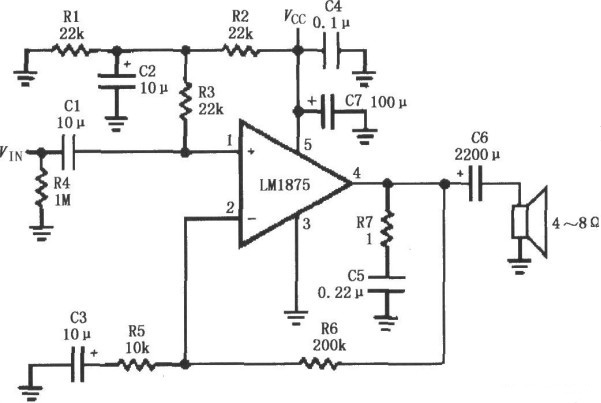

如圖2所示為LM1875單電源供電的音頻功率放大電路。LM1875單電源供電與雙電源供電的基本工作原理相同，不同之處在于：單電源供電時，采用R1、R2分壓，取1/2VCC作為偏置電壓經過R3加到1腳，使輸出電壓以1/2VCC為基準上下變化，因此可以獲得最大的動態范圍。
3.雙電源供電音頻功率放大電路
圖3 雙電源供電音頻功率放大電路

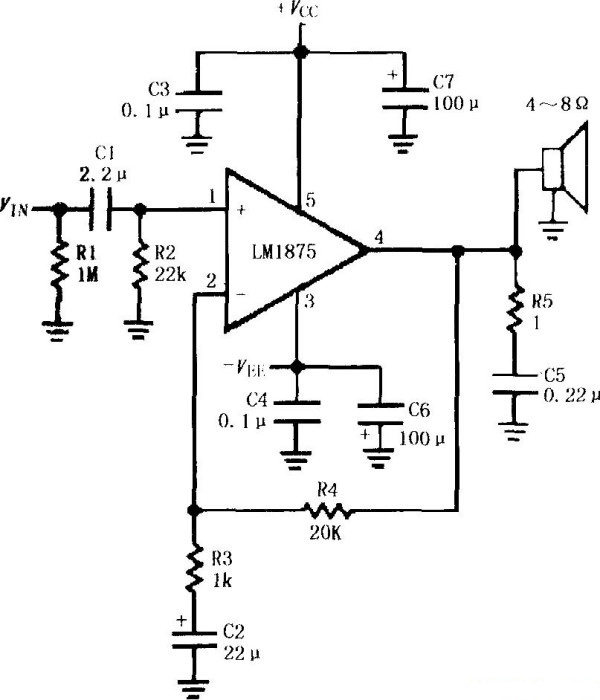

如圖3所示為LM1875的雙電源供電音頻功率放大電路。輸入信號VIN經過C1耦合到LM1875的1腳，功率放大后從4腳輸出加到揚聲器。R5、C5串聯接在輸出端用以抑制高頻噪聲。正電源 VCC、負電源-VEE分別接在5腳和3腳，并且采用100μF電解電容與0.1μF小電容并聯作為電源去耦濾波，其中0.1μF小電容主要濾除高頻噪聲。
