    單片機6N137高速光耦的電路圖解
    下圖可以看到3144霍爾傳感器內部組成,輸出信號處于三極管的集電極,當進入磁場后,output與GND導通
    6N137高速光耦
    之前使用光耦為PC817,該光耦的優點就是價廉物美,但其不適合用在高速場合,一般用于隔離開關信號,如單片機控制繼電器等(注意其電流、導通條件)。
    為了較好的測量電機轉速,在本文中選用了6N137高速光耦(10MBit/s),因其較快的響應速度、該芯片也可以用在485、usart、CanBus一類的通訊上。

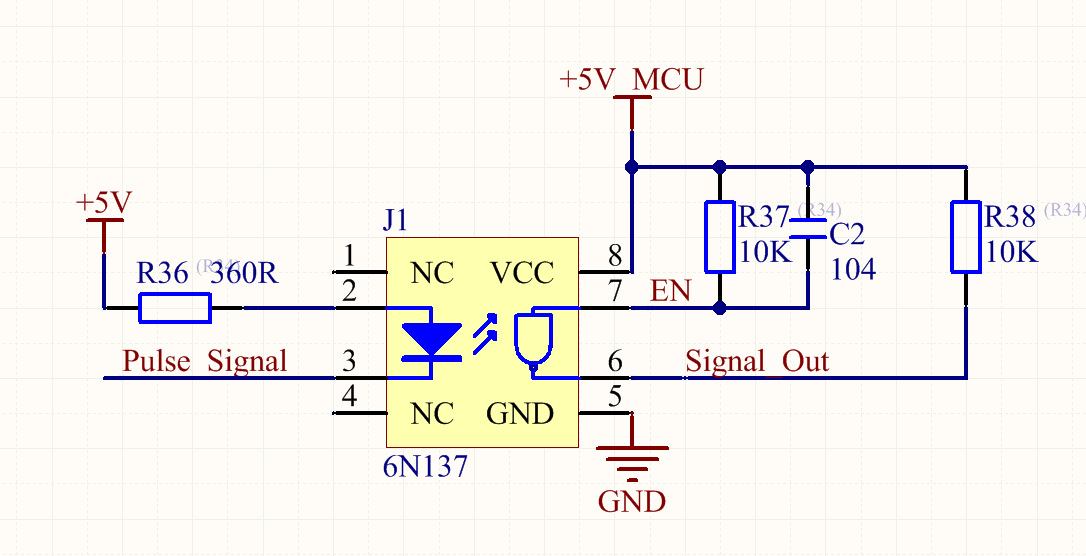

    在下圖的電路中,pulse signal接霍爾傳感器的輸出端,當進入磁場后,線路導通,光耦隨之導通。(左側電路可根據實際情況配置,6N137導通電流一般為10-15ma)
    下圖右側的EN為使能端,網絡名稱只為標識,接上拉電阻后,無需外部控制,signal out接單片機或邏輯分析儀,采集信號
    6N137高速光耦6N137高速光耦
    真值表
    6N137高速光耦
