TVS瞬變二極管的作用與選型技巧介紹
  • 發布時間:2021-10-07 15:36:11
  • 來源:
  • 閱讀次數:
TVS瞬變二極管的作用與選型技巧介紹

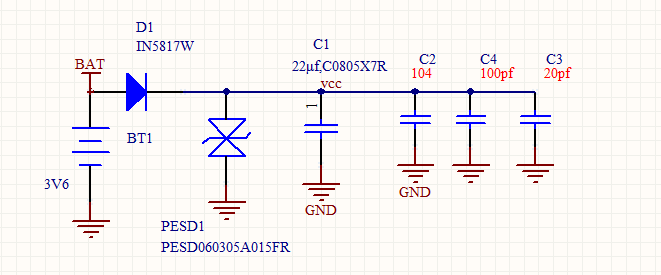

TVS二極管(瞬變二極管)
TVS瞬變二極管
瞬變二極管的作用:
在規定的反向應用條件下,當承受一個高能量的瞬時過壓脈沖時,其工作阻抗能立即降至很低的導通值,允許大電流通過,并將電壓箝制到預定水平,從而有效地保護電子線路中的精密元器件免受損壞。
選用技巧:
1、 擊穿電壓V(BR) :器件在發生擊穿的區域內, 在規定的試驗電流I(BR) 下, 測得器件兩端的電壓稱為擊穿電壓,在此區域內, 二極管成為低阻抗的通路。
2、 最大反向脈沖峰值電流IPP :在反向工作時, 在規定的脈沖條件下, 器件允許通過的最大脈沖峰值電流。 IPP 與最大箝位電壓Vc(MAX) 的乘積, 就是瞬態脈沖功率的最大值。 使用時應正確選取瞬變抑制二極管, 使額定瞬態脈沖功率PPR 大于被保護器件或線路可能出現的最大瞬態浪涌功率。
3、 最大反向工作電壓VRWM(或變位電壓):器件反向工作時, 在規定的 IR 下, 器件兩端的電壓值稱為最大反向工作電壓VRWM。 通常 VRWM =(0. 8~0. 9) V (BR) 。 在這個電壓下, 器件的功率消耗很小。
4、 最大箝位電壓Vc(max ) :在脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓。 使用時, 應使 Vc(max ) 不高于被保護器件的最大允許安全電壓。 最大箝位電壓與擊穿電壓之比稱為箝為系數。
5、 反向脈沖峰值功率PPR :瞬變抑制二極管 的 PPR 取決于脈沖峰值電流IPP 和最大箝位電壓Vc(max ) , 除此以外, 還和脈沖波形、脈沖時間及環境溫度有關。
6、 電容CPP: 瞬變抑制二極管 的電容由硅片的面積和偏置電壓來決定, 電容在零偏情況下, 隨偏置電壓的增加, 該電容值呈下降趨勢。 電容的大小會影響 瞬變抑制二極管 器件的響應時間。
7、 漏電流IR: 當最大反向工作電壓施加到瞬變抑制二極管 上時, 瞬變抑制二極管 管有一個漏電流IR, 當 瞬變抑制二極管 用于高阻抗電路時,這個漏電流是一個重要的參數?!?/div>
TVS的使用技巧:
1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。
2、瞬變抑制二極管額定反向關斷VWM 應大于或等于被保護電路的最大工作電壓。若選用的VWM 太低,器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓,并行連接分電流。
3、 瞬變抑制二極管 的最大箝位電壓VC 應小于被保護電路的損壞電壓。
4、在規定的脈沖持續時間內,瞬變抑制二極管 的最大峰值脈沖功耗PM 必須大于被保護電路內可能出現的峰值脈沖功率。在確定 最大箝位電壓后,其峰值脈沖電流應大于瞬態浪涌電流。
5、對于數據接口電路的保護,還必須注意選取具有合適電容C 的瞬變抑制二極管 器件。
6、根據用途選用瞬變抑制二極管 的極性及封裝結構。交流電路選用雙極性瞬變抑制二極管較為合理;多線保護選用瞬變抑制二極管 陣列更為有利。
7、溫度考慮。瞬態電壓抑制器可以在-55~+150℃之間工作。如果需要瞬變抑制二極管在一個變化的溫度 工作,由于其反向漏電流ID是隨增加而增大;功耗隨瞬變抑制二極管結溫增加而下降,從+25℃到+175℃,大約線性下降50%雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此,必須查閱有關產品資料,考慮溫度變化對其特性的影響。
選用原則:
一、 大箝位電壓VC(MAX)不大于電路的最大允許安全電壓。
二、 最大反向工作電壓(變位電壓)VRWM不低于電路的最大工作電壓,一般可以選VRWM等于或略高于電路最大工作電壓。
三、 額定的最大脈沖功率,必須大于電路中出現的最大瞬態浪涌功率。
