    LED電源電感式DC-DC升壓原理詳解
    電感是我們在變壓器設計當中較長使用的一種元件,它的主要作用是把電能轉化為磁能再存儲起來。需要注意的是,雖然電感的結構類似于變壓器,但是其只有一個繞組。本篇文章主要介紹了電感式DC-DC的升壓器原理,并且本文屬于基礎性質,適合那些對電感的特性并不了解,但同時又對升壓器感興趣的朋友們。文中的一些原理性知識都能在網上查到,所以這里就不多家贅述了。
    想要充分理解電感式升壓原理,我們就必須首先知道電感的特性,包括電磁的轉換與磁儲能。這兩點非常重要,因?yàn)槲覀兯枰乃袇?shù)都是由這兩個特性引出來的。
    首先,我們先來觀察下面的圖:
    DC-DC升壓原理
    各位朋友都知道,上圖是電磁鐵,一個電池對一個線圈通電。有人可能會奇怪,這么簡單的圖有什么好分析的呢?我們就是要用這張簡單的圖來分析它通電和斷電的瞬間發生了什么。
    線圈(以后叫作"電感"了)有一個特性---電磁轉換,電可以變成磁,磁也可以變回電。當通電瞬間,電會變?yōu)榇挪⒁源诺男问絻Υ嬖陔姼袃?nèi)。而斷電瞬磁會變成電,從電感中釋放出來。
    現在我們看看下圖,斷電瞬間發生了什么:
    DC-DC升壓原理
    前面我說過了,電感內的磁能會在電感斷電時重新變回電,然而問題來了:此時回路已經斷開,電流無處可以,磁如何能轉換成電流呢?很簡單,電感兩端會出現高壓!電壓有多高呢?無窮高,直到擊穿任何阻擋電流前進的介質為止。
    這里我們了解了電感的第二個特性----升壓特性。當回路斷開時,電感內的能量會以無窮高電壓的形式變換回電,電壓能升多高,僅取決于介質變的擊穿電壓。
    現在我們對以上的內容作一下小結:
    下面是正壓發生器,你不停地扳動開關,從輸入處可以得到無窮高的正電壓。電壓到底升到多高,取決于你在二極管的另一端接了什么東西讓電流有處可去。如果什么也不接,電流就無處可去,于是電壓會升到足夠高,將開關擊穿,能量以熱的形式消耗掉。
    DC-DC升壓原理
    然后是負壓發生器,你不停地扳動開關,從輸入處可以得到無窮高的負電壓。
    DC-DC升壓原理

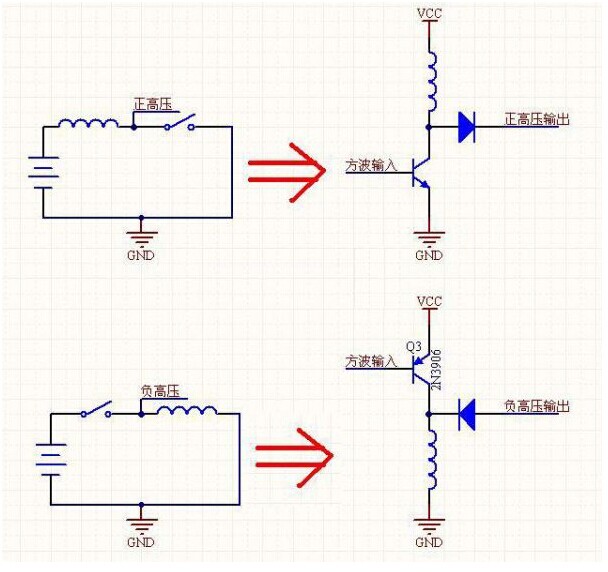

    上面說的都是理論,現在來點實際的電子線路圖,看看正/負壓發生器的"最小系統"到底什么樣子:
    你可以很清楚看到演變,電路中僅僅把開關換成了三極管換而已。不要小看這兩個圖,事實上,所以開關電源都是由這兩個圖組合變換而來,所以掌握這兩個圖非常重要。
    DC-DC升壓原理
    最后要提提磁飽合的問題。什么是磁飽合?
    從上面的背景知道我們可以知道電感能儲存能量,將能量以磁場方式保存,但能存多少呢?存滿之后會發生什么情況呢?
    1。存多少:"最大磁通量"這個參數就是干這個用的,很顯然,電感不能無限保存能量,它存儲能量的數量由電壓與時間的乘積決定,對于每個電感來說,這是一個常數,根據這個常數你可以算出一個電感要提供N伏M安供電時必須工作于多高的頻率下。
    2。存滿之后會如何:這就是磁飽合的問題。飽合之后,電感失去一切電感應有的特性,變成一純電阻,并以熱的形式消耗掉能量。
