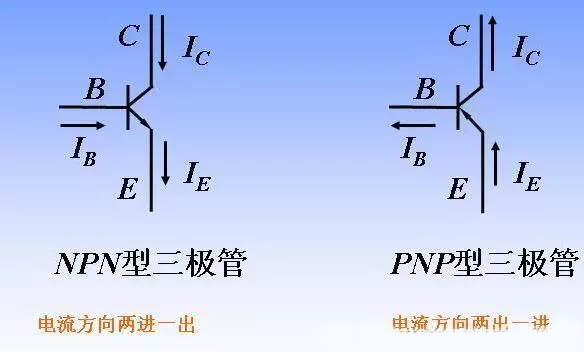

NPN型
當IB比IE電壓高時，三極管導通
當IB是高電平時，三極管導通，電流按三極管的箭頭流動。即IC流往IE。
我們先看左邊NPN型三極管
假設它接上了一塊開發板
那么此時想要知道圓圈處的電壓是不現實的
分析如下：
1、當輸出低電平時。三極管處是截止的，那么圓圈處就相當于懸空
2、當輸出高電平時。三極管處是導通的，電流從上面流下來，此時也不能判斷圓圈處的電壓
這時候就需要接一個上拉電阻

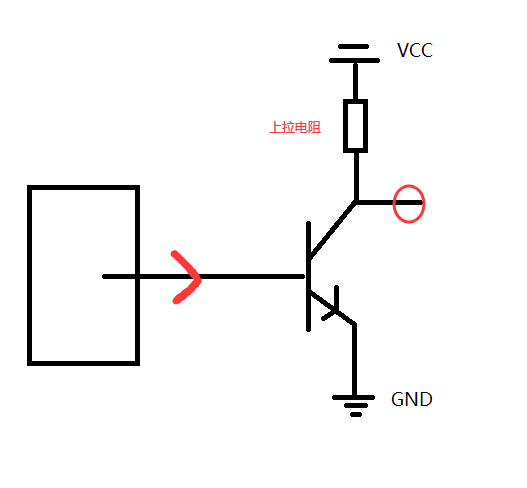

上拉電阻
對于輸出引腳
1、當輸出低電平時。三極管截止。
電流通過上拉電阻往右流動。此時圓圈處為高電平，電壓等同于VCC。
2、當輸出高電平時。三極管導通。
電流通過三極管流向GND（相當于串聯一個無窮大的電阻）。此時圓圈處為低電平。
這樣的電路被稱為：反向電路
如果沒有這個上拉電阻，那么圓圈處的電壓就沒有辦法確定了。

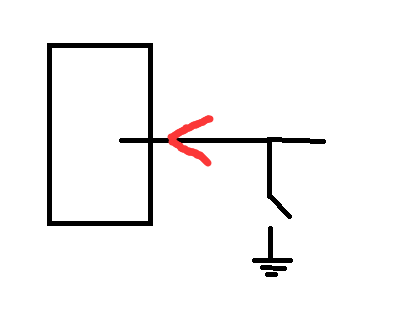

對于輸入引腳
若想知道次引腳的狀態。
分析如下：
1、當開關閉合。接地（相當于串聯一個無限大的電阻）。引腳為低電平。
2、當開關斷開。此時無法確定此引腳的狀態。

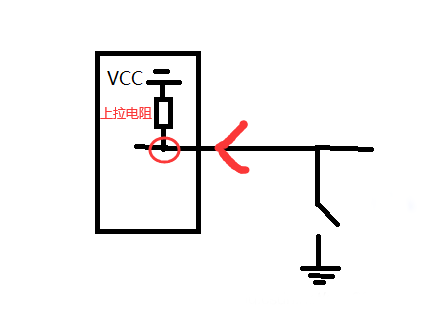

當接上一個上拉電阻
1、當開關閉合。接地（相當于串聯一個無限大的電阻）。畫圈處為低電平。
2、當開關斷開。內部電流經過上拉電阻到圓圈處，此處為高電平，電壓等同VCC。
總結
上拉電阻的作用：確定某一處的電壓狀態。

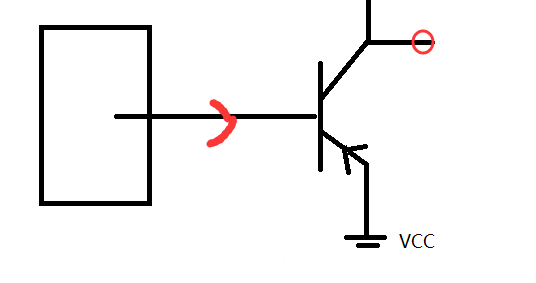

PNP型
當IE的電壓比IB的電壓高時，三極管導通。
此時IC才會通。否則三極管阻塞，IC懸空
如果要知道圓圈處的電壓是不現實的。
分析如下
1、當輸出低電平。三極管導通。此時圓圈處為高電平。
2、當輸出高電平。三極管阻塞。此時圓圈處懸空，無法得知狀態。
這個時候就需要借一個下拉電阻

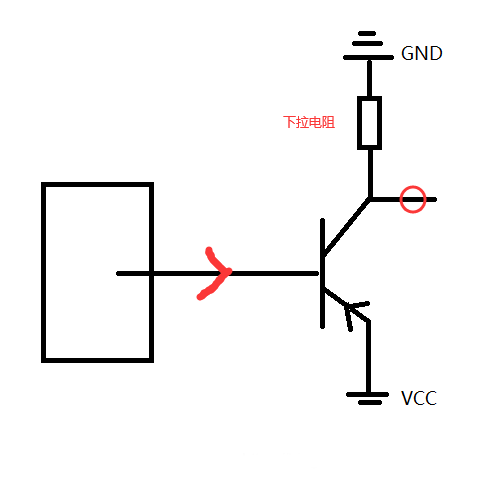

下拉電阻
對于輸出引腳
1、當輸出低電平。三極管導通。此時圓圈處為高電平。
2、當輸出高電平。三極管阻塞。三極管右上方的導線相當于斷路。
此時圓圈處電流從右流向下拉電阻并接地，此時為低電平。
