一、電阻常識
文字符號 （R），排阻（RN）
電阻單位
太歐（TΩ）,吉?dú)W（GΩ）, 兆歐（MΩ）, 千歐（KΩ）,毫歐（mΩ）,納歐（nΩ）皮歐（pΩ）
二、電阻的識別方法
直標法：
用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分?jǐn)?shù)表示，若電阻上未注偏差，則均為±20%。
數碼法：
在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。
“223”表示22000Ω，即22KΩ±5%, “102”表示1000Ω，即1KΩ ±5%

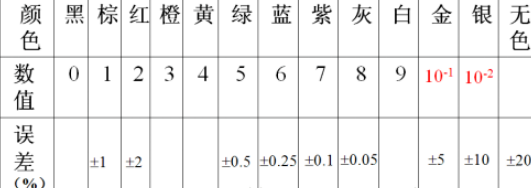

色環法
用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。
三、電阻的分類
熱敏電阻
是一種對溫度反應比較敏感，阻值會隨溫度的變化的非線性電阻器，通常由單晶、多晶等半導體材料制成。在電路中用RT表示。
正溫度系數熱敏電阻：也稱PTC，屬于直熱式熱敏電阻。正溫度系數熱敏電阻在常溫下阻值很小，當流經它的電流超過額定值時，其阻值隨溫度的升高而增大。
負溫度系數熱敏電阻：也稱NTC熱敏電阻。其主要特性是電阻值與溫度變化成反比。
光敏電阻
光敏電阻在電路中“RL或RG”表示。光照愈強，阻值就愈低。隨著光照強度的升高，電阻值迅速降低，可降低至1KΩ以下。
四、電阻的應用
分壓
分壓電路實際上是電阻的串聯電路
總電流是同一電流，即各電阻中的電流相等、I = I1 = I2 = I3；
總電壓等于各電阻上的電壓降之和,，即V= V1 + V2 + V3；
總電阻等于各電阻之和，即R＝R1 +R2+R3
電流
分流電路實際上是電阻器的并聯電路
各支路的電壓等于總電壓，V1 = V2 = V3
總電流等于各支路電流之和，即I = I1 + I2 + I3;
總電阻的倒數等于各支路倒數之和, 即1/R =1/R1 + 1/R2 + 1/R3
上拉電阻和下拉電阻
當 TTL 電路驅動 COMS 電路時，如果 TTL 電路輸出的高電平低于COMS電路的最低高電平（一般為 3.5V），這時就需要在 TTL 的輸出端接上拉電阻，以提高輸出高電平的值。
為加大輸出引腳的驅動能力，有的單片機管腳上也常使用上拉電阻。
