照明控制電路的識圖順序,工作流程介紹
  • 發布時間:2021-03-11 14:36:50
  • 來源:
  • 閱讀次數:
照明控制電路的識圖順序,工作流程介紹
照明控制電路結構多樣,電子元件,控制部件、功能器件連接組合方式的不同,電路的功能也就千差萬別
對照明控制電路識讀時,要先了解照明控制電路的結構特點,掌握電路的主要組成部件,并根據主要部件的功能特點和連接關系,對整個電路進行單元?jiǎng)澐?。從控制部件下手,詳?xì)解析照明控制電路的工作流程,弄清楚電路的工作過程和控制細節。
兩位雙聯開關三方控制照明燈電路分析
三方控制照明電路,是指在不同位置的三個開關可控制一個照明燈。

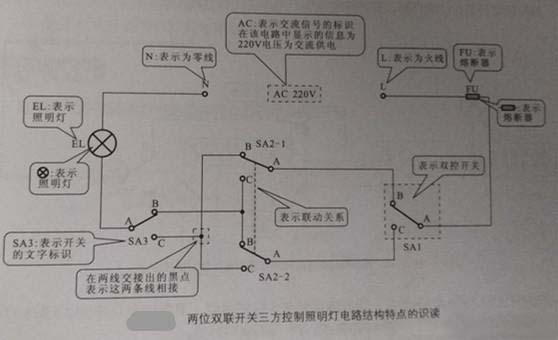

兩位雙聯開關三方控制照明燈電路結構特點
該電路由220V交流供電,控制電路由雙控開關SA1,SA3,雙控聯動開關SA2組成,照明燈為EL,保護器件為熔斷器FU。當電路中任一開關動作,都可以對照明燈控制。當電路處于下圖狀態時,SA1的A點與B點連接,聯動開關SA2-1的A點與B點連接,開關SA3的A點與B點連接,照明電路斷路,EL不亮
照明控制電路
2.從控制部件入手,弄清照明控制電路的工作過程
當雙控開關SA1動作時,電路工作過程見下圖。SA1的觸點A與觸點C連接,照明電路通路,EL亮,
此時,若按動開關SA2或SA3,照明電路斷路,EL滅。
照明控制電路

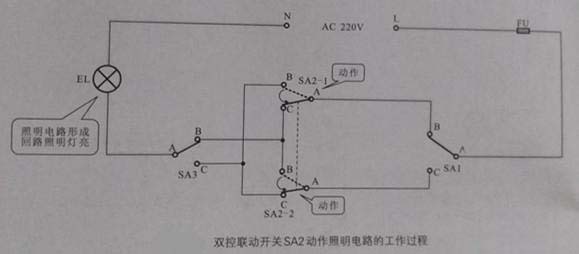

3.SA2動作時,電路工作過程見下圖。
SA1,SA3不動作,SA2動作時,SA-1和SA-2的觸點A與觸點C連接,照明電路通路,EL亮。
此時若按動SA1或SA3,照明電路斷路,EL滅。
照明控制電路

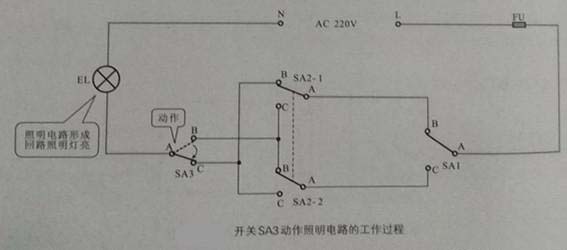

4.SA3動作時,電路工作流程見下圖。
電路處于初始狀態時,SA3動作,照明電路通路,EL亮
此時若按動SA2或SA1,照明電路斷路,EL滅。
照明控制電路
觸摸開關控制照明燈電路
當該電路收到感應信號,開始工作,一段時間后電容器內的容量下降,照明燈自動熄滅;電路進入初始狀態,電容器開始充電,等待下一次點亮。
1、觸摸開關控制照明燈電路結構特點

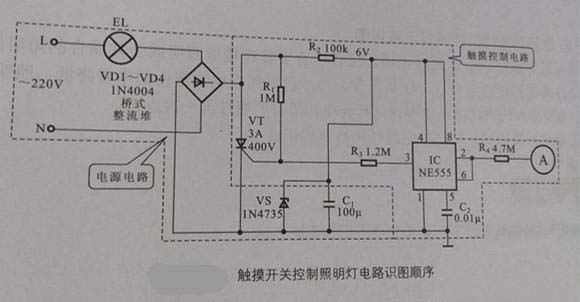

電路見下圖,整個電路由220V交流供電,電源電路由橋式整流堆,穩壓二極管,電容C3構成。觸摸控制電路有觸摸開關,集成電路NE555,晶閘管VT,穩壓二極管VS構成,由觸摸開關控制照明燈EL的亮滅。
照明控制電路
提示:電路中標有6V,表示該處電壓為6 V直流電,只有在出現AC或下圖中220V前面的破折號時,表示該處為交流電。
2.根據主要組成部件的功能特點和連接關系劃分單元電路

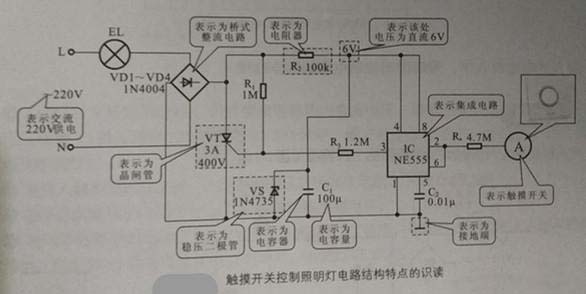

觸摸開關控制照明燈電路的結構見下圖。
首先根據電路符號和文字標識找到主要部件,并根據組成部件的功能特點和連接關系劃分單元電路。
該電路可劃分為電源電路和觸摸控制電路兩塊。
電源電路為觸摸控制電路供電;觸摸控制電路利用觸摸開關控制晶閘管的通斷,從而控制照明燈EL亮滅。
照明控制電路
3、從控制部件入手,弄清電路的工作過程

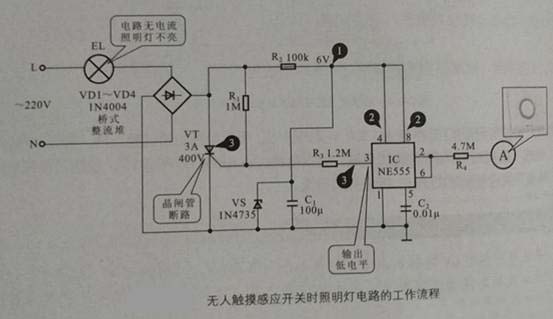

無人觸摸時電路的工作流程見下圖。
當觸摸開關未被按下,電路處于初始狀態,220V交流電經橋式整流堆整流后,再由電阻R2限流,產生6B左右直流電壓
直流電為NE555供電
由于此時NE555的3腳為低電平,晶閘管VT截止,這時通過橋式整流堆的電流很小,無法啟動照明燈EL。
照明控制電路

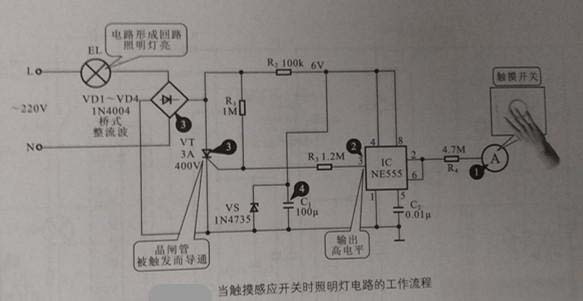

有人觸摸時的工作流程見下圖。
交流電220V經照明燈EL,橋式整流電路輸出直流電壓,經R1為電容C1充電,并由穩壓二極管VS穩壓成+6V直流電為NE555供電,此時電流很小,不能點亮照明燈
當有人觸摸感應按鍵時,人體感應信號加到NE555的2腳
由于2腳的作用使NE555的3腳輸出高電平。
高電平信號加到晶閘管的觸發端,VT導通,電流經過橋式整流電路和晶閘管形成回路,EL點亮。
照明控制電路
