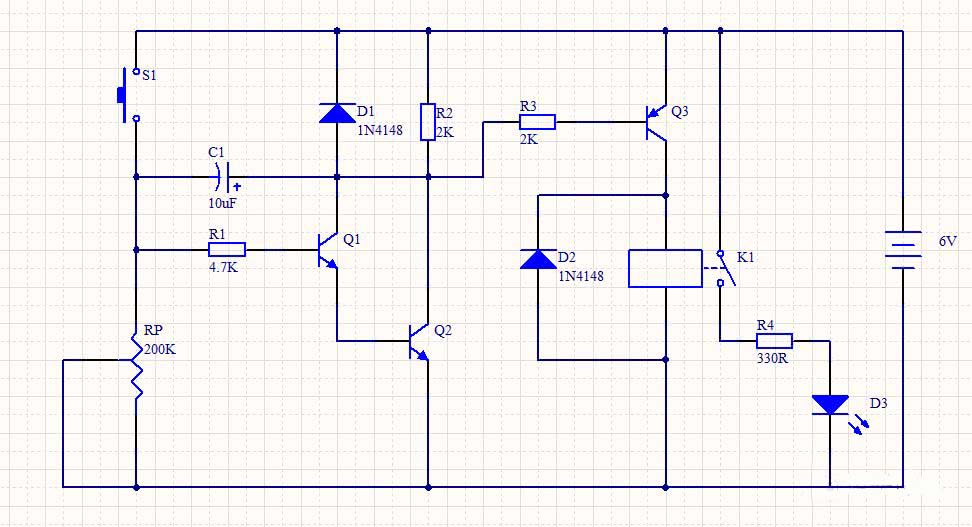

電路圖：
電路功能分析：
本例用三極管組成延時控制電路，控制繼電器的動作。當按鍵按下時，繼電器動作，延時一段時間后，繼電器釋放。
電路分解：
本電路可分為兩個部分：
一是由三極管Q1,Q2組成的符合管與外圍電阻電容組成的延時電路；
二是由三極管Q3，繼電器組成的開關電路。
電路工作過程：
1、當電路上電，且輕觸開關S1未按下時，電源通過電阻R2給電容C1充電，充電過程非?？焖?。電容C1上充電的電壓為電源電壓。
2、當輕觸開關S1按下時，電源通過開關S1，電阻R1加至三極管Q1的基極，Q1基極獲得偏流，使三極管Q1導通，同時Q2的基極也獲得偏流，使Q2也導通。同時電容C1通過二極管D1，開關S1快速放電。
3、Q2導通后，Q2的集電極電壓接近0V。
4、三極管Q2的集電極電壓為低電平，使三極管Q3的基極為低電平，Q3為PNP型三極管，所以Q3開始導通，繼電器線圈中流過電流，繼電器常開觸點吸合，發光二極管D3被點亮。
5、輕觸開關S1松開后，三極管Q1,Q2截止，電容C1開始充電，充電電壓左負右正，使三極管Q3的基極電壓慢慢上升。在電容C1的充電過程中，三極管Q3可以維持一段時間的導通，使發光二極管D3逐漸熄滅。
