1．整流電路的分類
（1）按輸入交流電源類型可分單相整流和三相整流等。
（2）按輸出功率可分為小功率和大功率。小功率直流電源通常采用單相整流，而對于較大功率的直流電源，通常采用三相整流。
（3）按整流元件的類型可分為可控整流和不可控整流電路。在可控整流電路中，通過改變整流元件的導通時間來控制輸出電壓的大??；在不可控整流電路中，整流元件的導通時間是不可控的，當整流電路的輸入電壓和負載一定時，輸出電壓一定。
2．整流電路的基本工作原理
整流電路利用整流二極管的單向?qū)щ娦裕瑢⒔涣麟娮兂蓡蜗蛎}動電，輸出電壓中包含有一定的直流分量。
3．單相整流電路及其主要性能指標
設U2為變壓器副邊電壓有效值，RL為負載電阻，U0為電路輸出電壓的直流分量，UDRM為二極管承受的最高反向電壓，ID為流過二極管的電流平均值。單相整流電路及其主要性能指標如表1。

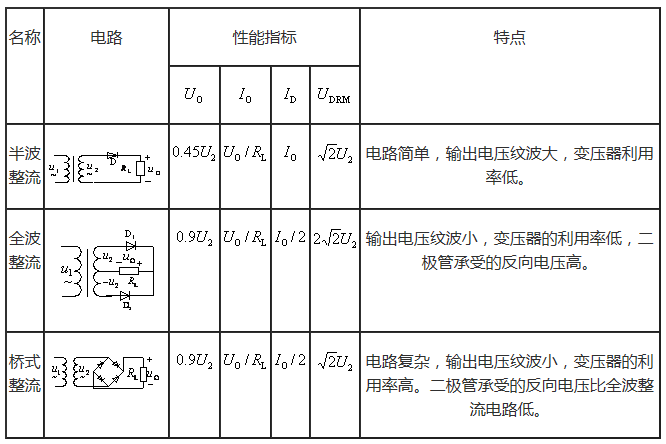

表1 單相整流電路及其主要性能指標
4．濾波電路
(1)濾波電路的作用
濾波電路是利用電容、電感在電路中的儲能作用及其對不同頻率有不同電抗的特性來組成低通濾波電路，以減小輸出電壓中的紋波。
(2) 電容濾波電路
單相橋式整流電容濾波電路如圖10.1 所示，本電路的外特如圖10.2 所示。
文本框: 圖10.2電容濾波電路的外特性 文本框: 圖10.1單相橋式整流電容濾波電路
(3) 電容濾波電路的特點
① 輸出電壓的平均值
大于變壓器副邊電壓的有效值
。
大于變壓器副邊電壓的有效值。當
(為交流電壓的周期)時，輸出電壓平均值
(為交流電壓的周期)時，輸出電壓平均值② 輸出直流電壓的大小受負載變化的影響較大，適合于負載不變或輸出電流不大的場合。
③濾波電容越大，濾波效果越好。
④流過二極管的沖擊電流較大，選擇二極管的電流參數時應當留有2~3倍的裕量。
(4) 其它形式的濾波電路
除電容濾波電路外，還有電感濾波、RC—π型濾波、LC—π型濾波等電路。
