    壓敏電阻參數計算與測量方法
    壓敏電阻的壓敏電壓計算:
    V1mA=1.5Vp=2.2Vnom,Vp為電路額定電壓的峰值,Vnom為額定交流電壓的有效值。
    如電源模塊額定輸入電壓為220VAC,則壓敏電阻的電壓值為:V1mA=1.5Vp=1.5×1.414×220V=476VDC,V1mA=2.2Vnom=2.2×220V=484VDC
    因此,壓敏電阻的擊穿電壓V1mA可選在470-480V之間,如V1mA選470V,對應471KD××壓敏電阻。
    最大允許電壓計算:
    電壓交流VACrms≈0.64V1mA,直流VDCr≈0.83V1mA
    若V1mA=470V,則VACrms≈0.64V1mA =300VAC,VDCr≈0.83V1mA =390VDC
    而471KDxx壓敏電阻對應的VACrms=300V,VDCr=385V
    通流容量(I(8/20us))計算:
    最大通流量與壓敏電阻直徑成正比。在選擇壓敏電阻直徑時,要確定被保護電路的雷擊浪涌等級,以此來選擇壓敏電阻的最大通流量。
    在對壓敏電阻進行沖擊試驗時,隨著所進行的沖擊次數的增加,每次所施加的沖擊電流要相應減小。一般技術規格書中有給出壓敏電阻沖擊1次的I值,選擇壓敏電阻時,其通流容量要按浪涌壽命次數定額曲線中沖擊10次到100次來計算,其實際通過的浪涌電流約為最大沖擊通流量的30%左右(即0.3I)。

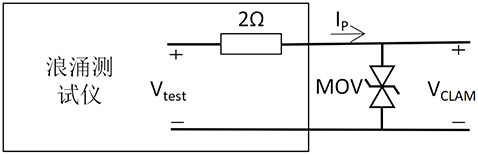

    如果不知道浪涌等級所要求的通流量,可按照下圖以兩端的差模電壓進行計算。
    壓敏電阻的壓敏電壓計算
    如浪涌差模電壓Vtest=2KV,壓敏電阻471KD××最大限制電壓VCLAM=775V,則通流量計算:I P= (Vtest - VCLAM) / 2 = 612.5A,I=IP/0.3=2042A
    目前471KD10對應的通流量I為2500A,大于2042A,通過以上參數計算,則壓敏電阻建議選擇10D以上。
    壓敏電阻測量:
    壓敏電阻具有良好的非線性,即阻值隨所加電壓的增加而減少,且具有雙向電流特性。測量時,將萬用表置于R×1k擋,測其兩引腳之間的正反向絕緣電阻,均為無窮大,否則說明漏電流過大。如果所測電阻過小,說明壓敏電阻已損壞,不能使用。可以用數字萬用表測量壓敏電阻。
    在電源模塊使用中,選擇合適的壓敏電阻,對浪涌沖擊保護非常重要,可以保護電源穩定供電。
