恒流二極管要如何檢測
  • 發布時間:2020-09-30 16:08:02
  • 來源:
  • 閱讀次數:
恒流二極管要如何檢測

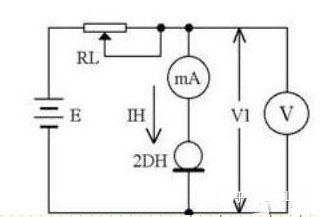

檢測恒流二極管的電路如圖所示。E是可調直流電源,向恒流二極管提供工作電壓VI。用直流毫安表測量恒定電流IH,同時用一塊直流電壓表監測工作電壓VI。當VI從Vs一直上升到V(BO)時,IH應保持恒定。電路中的RL為負載電阻。
恒流二極管
實際測量一只2DH04C型恒流二極管,其標稱恒定電流IH==0.4mA,正向擊穿電壓V(BO)=70V。采用如圖三所示電路,由HT-1714C型直流穩壓電源代替E,提供0~30V的工作電壓。將兩塊500型萬用表分別撥到直流1mA擋和2.5V(或10V、50V擋),測量IH與VI值。RL選用10k歐電位器。首先把RL調至零歐,然后改變E值,可測得其特性參數。
從實測數據可以得到,當VI≥1.5V時管子進入恒流區,IH=0.34~0.36mA,因此該管子的起始電壓VS=1.5V。當VI=1.5~15V時,IH恒定不變;當VI=1.5~30V時,IH最多只增加0.02mA,變化率小于5.9%。
然后將RL從零歐調至10k歐,重復上述試驗。在VI=1.5~30V的范圍內,IH=0.34±0.03mA,變化率△IH/IH《8.9%。由此證明被測恒流二極管的恒流特性良好,在滿足RL《ZH之條件下,IH基本不隨負載而變化。
測量注意事項:
(1)測量恒流二極管時極性不得接反,否則起不到恒流作用,并且還容易燒毀管子。
(2)由恒流二極管組成電路時,必須使R<
(3)恒流二極管的正向擊穿電壓V(B0)一般為30~100V。利用兆歐表與直流電壓表能夠測量V(BO)值。具體方法是將恒流二極管的正、負極分別接兆歐表的E、L接線柱。然后按額定轉速搖動兆歐表的手柄,使恒流二極管處于正向軟擊穿狀態,借助于直流電壓表即可讀出V(BO)值。兆歐表的輸出電壓雖然可達幾百至幾千伏,但其內阻很高,因此輸出電流很小,不會損壞管子。一旦被測管子正向擊穿,兆歐表的輸出電壓就被鉗位于擊穿電壓上。用此法實測上例中的ZDH04C,V(BO)=72V,比規定值(70V)略高-點。測量時管子極性亦不得接反
烜芯微專業制造二極管,三極管,MOS管,橋堆等20年,工廠直銷省20%,4000家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
