1）測試步驟
（a）插好示波器的電源線，打開電源開關，電源指示燈亮，待出現掃描線后，調節亮度到適當?shù)奈恢?，調節聚焦控制，使掃描線最細。
（b）調節基線旋鈕，使掃描線與水平刻度線平行。
（c）將微調／擴展控制開關旋鈕順時針旋到校準位置，為了避免測量誤差，在測量前應將探極進行檢查和校正。校正方法是：將探極接到示波器的校正方波輸出端、調整探級上校正孔的補償電容，直到屏幕上顯示的方波為平頂。
（d）將伏／度選擇開關、工作方式開關、掃描時間選擇開關，根據被測信號的大小，需要和頻率高低放在適當位置上。
（e）將輸入耦合開關置于“GND”位置，確定零電平的位置。再置于“AC”位置，由探極輸入被測信號，調節同步開關旋鈕，使波形穩定，觀察屏幕上信號波形在垂直方向顯示的幅度，被測信號電壓力V／DIV與顯示度數的乘積；當使用10:1輸入探極時，要將屏幕顯示幅度值×10。
2）測量中應注意的事項
（a）測量時，不要把儀表放置在附近有強磁場的地方使用。
（b）被測信號的幅度不能超過示波器各輸入端規定的耐壓值，防止燒壞示波器的放大器。
（c）測試時，示波器的機殼應懸浮，避免造成短路。
（d）用示波器測出的交流電壓值為峰-峰值。
（e）測試線要盡量短，探極要靠近被測點，否則有可能引起波形畸變。

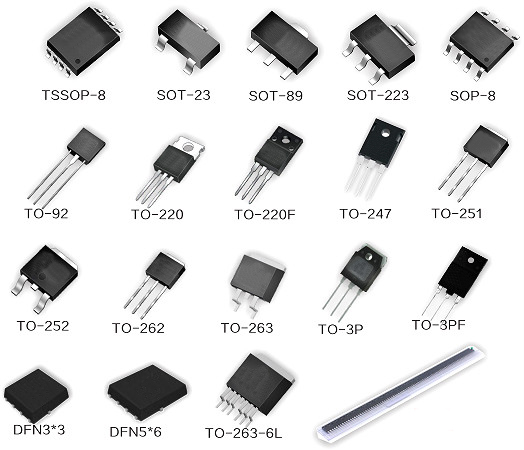

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
