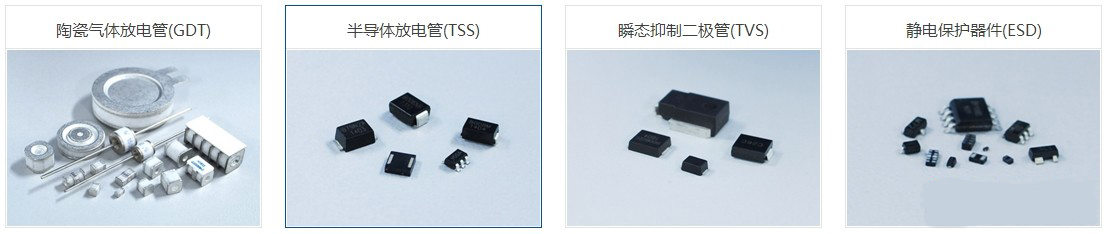

在電子線路中通常采用浪涌抑制器件來對電路進行保護，常見的幾種浪涌抑制器件有：氣體放電管GDT、金屬氧化物壓敏電阻MOV、瞬態抑制二極管TVS和半導體放電管TSS。本文為大家總結了這幾種常見浪涌抑制器件的優劣勢對比，方便大家選擇合適浪涌抑制保護器件：
壓敏電阻
壓敏電阻(MOV)是以氧化鋅(ZnO) 為主要成分的非線性電阻元件，該元件浪涌電流耐量及非線性系數非常大，在閥值電壓以下時，電阻非常高，幾乎沒有電流流過，如果超過該閥值電壓，電阻急劇降低，可以泄放大電流。壓敏電阻的優點是啟動電壓范圍寬，反應快，通流容量大，無續流，壽命長。缺點為存在老化和性能不夠穩定的問題，壓敏電阻器的電容較大，影響其在高頻、超高頻領域的應用。
氣體放電管
氣體放電管是一種間隙式的防雷保護器件，采用陶瓷或玻璃作為管子的封裝外殼，放電管內部充以性能穩定的惰性氣體。當外加電壓達到使極間場強超過氣體的絕緣強度時，兩級間的間隙將放電擊穿，并由絕緣狀態變?yōu)閷?dǎo)電狀態。氣體放電管的放電時延較大，響應較慢，一般為μS級，對于波頭上升陡度較大的雷電波難以有效抑制。
TVS二極管
TVS二極管也稱呼瞬態電壓抑制器，是一種二極管形式的高效能保護元件。當 TVS管的兩極受到反向瞬態高能量沖擊時，它能以極快的速度，瞬間將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值。TVS管具有動作響應快、箝位電壓低等顯著優點，適合用于多級防護電路的最末幾級防護。
固體放電管
固體放電管（半導體放電管）是基于可控硅的原理和結構的一種開關型浪涌保護器件，用于保護敏感易損的集成電路，使之免遭雷電和突波的沖擊而造成的損壞。它采用了先進的離子注入技術，具有精確導通、快速響應、浪涌吸收組能力強、可靠性高等特點。

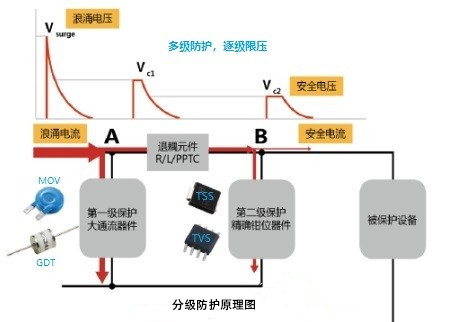

分級防護
通常，采用單個元件一般無法滿足要求電子產品的防雷保護，需要將幾種保護器件組合起來，構成多級防護才可滿足要求。一個完整的浪涌防護方案，需要采用三級防護：一般將氣體放電管用作第一級，壓敏電阻放做第一或第二級，而TVS管（暫態抑制二極管）用做第二或第三級防護。通過各級防護器件的配合，將幅值較高的雷電暫態過電壓限制到產品可耐受的范圍內，從而達到對電子產品的可靠保護。
