    開關MOS寄生二極管的多種妙用介紹
    寄生二極管由來
    是由生產工藝造成的,大功率MOS管漏極從硅片底部引出,就會有這個寄生二極管。小功率MOS管例如集成芯片中的MOS管是平面結構,漏極引出方向是從硅片的上面也就是與源極等同一方向,沒有這個二極管。模擬電路書里講得就是小功率MOS管的結構,所以沒有這個二極管。但D極和襯底之間都存在寄生二極管,如果是單個晶體管,襯底當然接S極,因此自然在DS之間有二極管。如果在IC里面,N—MOS襯底接最低的電壓,P—MOS襯底接最高電壓,不一定和S極相連,所以DS之間不一定有寄生二極管。
    寄生二極管作用:
    當電路中產生很大的瞬間反向電流時,可以通過這個二極管導出來,不至于擊穿這個MOS管。(起到保護MOS管的作用)

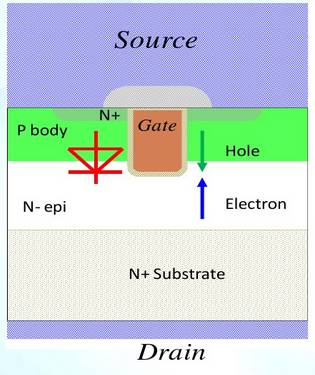

    溝槽Trench型N溝道增強型功率MOSFET的結構如下圖所示,在N-epi外延層上擴散形成P基區,然后通過刻蝕技術形成深度超過P基區的溝槽,在溝槽壁上熱氧化生成柵氧化層,再用多晶硅填充溝槽,利用自對準工藝形成N+源區,背面的N+substrate為漏區,在柵極加上一定正電壓后,溝槽壁側的P基區反型,形成垂直溝道。
    由下圖中的結構可以看到,P基區和N-epi形成了一個PN結,即MOSFET的寄生體二極管。
    開關MOS,寄生二極管
    MOSFET剖面結構
    體二極管主要參數
    二極管特性測試電路
    二極管恢復曲線
    MOSFET體二極管反向恢復過程波形
    MOSFET體二極管應用場合
    全橋逆變電路
    三相橋電路
    LLC半橋諧振電路ZVS
    移相全橋PSFB ZVS
    HID照明(ZVS)
    MOSFET體二極管應用分析
    MOSFET體二極管反向恢復
    LLC半橋諧振變換器
    LLC電壓增益
    LLC變換器 ZVS狀態下模態切換
    LLC變換器工作波形(ZVS模式)
    LLC變換器工作波形(ZVS模式,輕載)
    LLC變換器 ZCS狀態下模態切換
    LLC變換器工作波形
    LLC變換器輸出短路狀態1波形
    LLC變換器輸出短路狀態2波形
    LLC啟動過程 - 二極管反向恢復
    LLC啟動過程 - 二極管反向恢復
    HID照明電源(帶載切換成開路)
    HID照明電源啟動過程
    HID照明電源(低于諧振頻率工作波形)
    HID照明電源實測波形
