二極管廣泛應用于電子當中，所以在日常生活中隨處可見。二極管的種類可有不少，發光二極管就是其中一種，那么什么是發光二極管呢？發光二極管又有哪些作用呢？雖然它只是一個小小的電子器件，但是有著重要的作用，今天就隨烜芯微的小編詳細了解下發光二極管的相關知識吧。
什么是發光二極管
LED（LightEmittingDiode）即發光二極管，是一種半導體發光器件，可以將電能轉化為光能。它是由含鎵（Ga）、砷（As）、磷（P）、氮（N）等元素的化合物制成，當電子與空穴復合時能輻射出可見光。當上述元素進行不同搭配時可以產生不同顏色的光，如：砷化鎵能發出紅光、磷化鎵能發出綠光、碳化硅能發出黃光等，進而可以形成色彩多變的可見光。
發光二極管的作用有哪些
1、指示

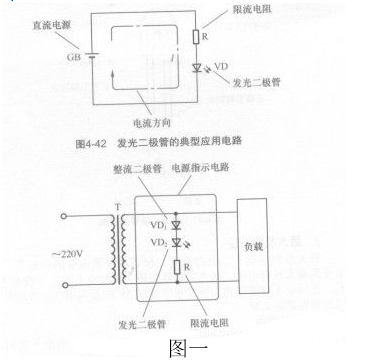

(1)發光二極管的典型應用電路如圖1所示，R為限流電阻，為通過發光二極管的正向電流。發光二極管的管壓降一般比普通二極管大，約為2V，電源電壓必須大于管壓降，發光二極管才能正常工作。
(2)發光二極管用于交流電源指示的電路圖1所示，VD,力整流二極管，VD2為發光二極管，R為限流電阻，T為電源變壓器。
2、光發射

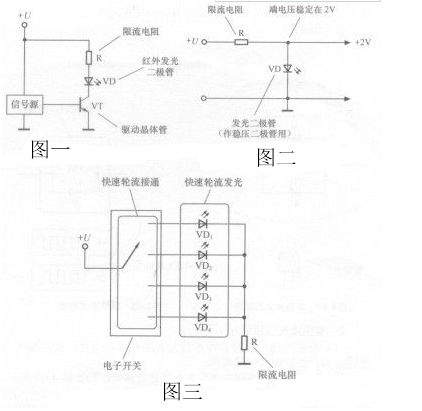

在紅外遙控器、紅外無線耳機、紅外報警器等電路中，紅外發光二極管擔任光發射管。電路如下圖一所示，VT為開關調制（驅動）晶體管，VD為紅外發光二極管，信號源通過VT驅動和調制VD，使VD向外發射調制紅外光。
3、穩壓
發光二極管可作為低電壓穩壓二極管使用。上圖二所示為簡單并聯穩壓電路，利用發光二極管VD的管壓降，可提供+2V的直流穩壓輸出，VD同時具有電源指示功能。
4、發光二極管的掃描驅動
需要點亮多個發光二極管時，可以采用掃描驅動的方式，以簡化電路和節約電能。如上圖三所示，電子開關將電源電壓依次快速輪流接入4個發光二極管，只要輪流的速度足夠快，看起來這4個發光二極管都一直在亮著。
如何檢測發光二極管
若檢測發光二極管的正、負極及性能如何，利用前述檢測普通二極管好壞的方法，原則上也適用。對非低壓型發光二極管，由于其正向導通電壓大于1.8V，而萬用表大多用1.5V電池(R×10k擋除外)，所以無法使管子導通，檢測其正反向電阻均為∞或很大，難以判斷管子好壞。要檢測發光二極管有兩種方法：一是可用有R×10k擋、內裝9V或9V以上電池的萬用表檢測，方法是用R×10k擋測正向電阻而用R×1 k擋測反向電阻，判斷方法與普通二極管相似；

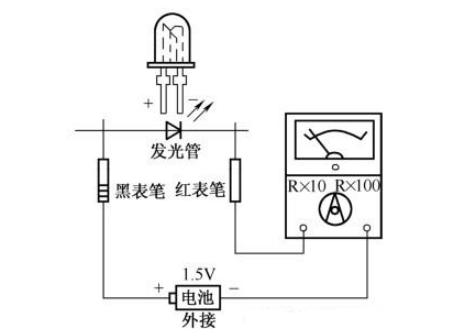

是如圖所示，在萬用表外附接一節1.5V電池，然后將萬用表置于R×10或R×100擋，用連接外電池正極的黑表筆和另一支紅表筆分別與發光管兩端接觸。若管子發光，說明是好的;若管子不亮，將發光二極管兩只引腳對調后再測。如發光，表明是好的;如仍不亮，則表明發光二極管已損壞。
具體操作時應注意，不要用萬用表的R×1擋測量，因為此時該擋接上1.5V電池后，輸出電流可達100mA，很容易損壞發光二極管。另外，發光二極管屬于電流控制型半導體器件，更不得用電池直接檢查其發光情況。
檢查變色發光二極管時可仿照上圖所示電路，將黑表筆接R，紅表筆接K，管子應發紅光;黑表筆改接G時應發綠光;把黑表筆同時接R、G，紅表筆仍接K，管子應發出復合光(橙光)。
