    肖特基整流二極管采用PQFN封裝的幾個優勢
    除了DO、SMA、SMB、SMC、SOD、SOT等,二極管封裝形式還在不斷創新,其宗旨是降低寄生效應,提升器件的導通和開關速度。通過降低內部電阻和提升熱性能,新型封裝還可提升小封裝的電流處理能力,提高器件可靠性。例如,Power QFN(PQFN)封裝本來是為集成電路芯片設計的,目前已經被肖特基整流二極管廠家采用。
    肖特基整流二極管

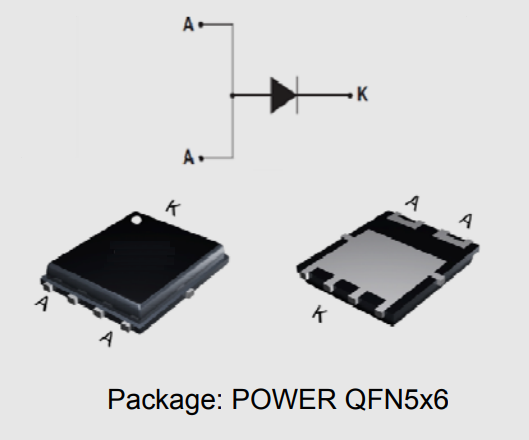

    采用PQFN封裝的高能效肖特基整流二極管
    1. 什么是PQFN封裝?
    PQFN是英文Power Quad Flat No Leads縮寫,是基于JEDEC標準的四邊扁平無引腳(QFN)表面貼裝封裝的功率增強版本,PQFN封裝在四周底側裝有金屬化端子。這樣,就可采用標準化規則管理尺寸和端子配置,并為工業標準功率封裝奠定基礎,從而給新一代設計帶來先進性能。
    在PQFN封裝內,可以通過兩種技術創建從裸片到封裝端子之間的連接,為設計人員提供了多種具有成本效益、高性能的選擇。其中,PQFN 5×6銅片技術可用單個器件代替兩個或更多傳統器件,從而簡化設計并提高可靠性,并實現更優的效率。
    PQFN封裝在底側有一個或以上的裸熱焊盤,裸焊盤有助于降低裸片到PCB的熱阻,更利于散熱。更為重要的是,PQFN可輕松安裝在電路板上,并與現有表面貼裝回流技術兼容,因此能夠較輕松地設計到新的或現有的電路板中。
    2. PQFN封裝尺寸范圍
    作為QFN封裝的高功率版本,PQFN封裝焊盤腳位8-42個,最大封裝高度從0.9-2mm不等,焊盤間距一般為0.50mm、0.65mm、0.80mm、0.90mm。

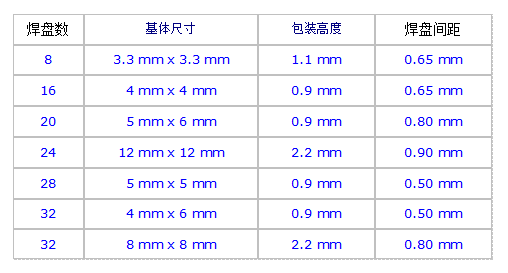

    PQFN封裝的主要特征
    肖特基整流二極管
    3. PQFN封裝的肖特基整流二極管
    肖特基二極管具有超低導通電壓,功率損耗小,工作效率高等特點。例如,采用PQFN封裝的SMBRP20100肖特基整流二極管結到殼體熱阻為2.5°C/W,結到室溫熱阻為50°C/W。
    該肖特基整流二極管系列反向重復峰值電壓Vrrm = 100V,反向峰值工作電壓Vrwm = 100V,最大DC阻斷電壓Vdc = 100V,最大平均正向整流電流 If(AV) = 20A,正向峰值電流IFSM = 150A。
    值得注意的是,PQFN封裝的肖特基二極管不僅高性能,還具有良好的散熱性、可焊性和公工藝性。
