識別貼片電阻電容的小技巧
  • 發布時間:2020-04-13 18:36:48
  • 來源:
  • 閱讀次數:
識別貼片電阻電容的小技巧
貼片電阻電容廣泛應用在電路板中,它大小就跟一顆米粒差不多甚至有的大點。因此,它擁有體積小、自感系數小且安裝方便的優勢,被廣泛采用。因?yàn)樗鼈凅w積小的緣故,所以它們的型號與數值是不能完全標識清楚,于是只能采用代碼標識方式。

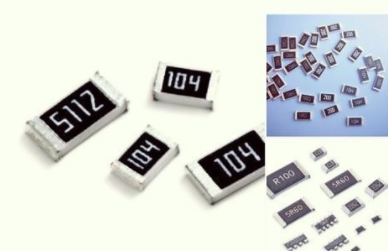

貼片電阻電容
隨便拿塊電路板都有很多貼片電阻/電容,密密麻麻的貼在上面,有的是矩形也有的是圓柱形。
對于貼片電阻,常見的標注方法就是三位數字,前兩位表示有效數字,后面的是被乘數,也就相當于在有效數字后面加幾個零而已。
有些貼片電阻只有零點幾歐或幾歐,這時以R表示。比如有效數字102說明該貼片電阻為1kΩ,R47為0.47Ω,1R1為1.1Ω。
對于貼片電容,其實從外形跟貼片電阻看起來像雙胞胎,只是稍微薄點。一般情況下貼片電容以白色基體,也有很多鉭電解電容以黑色基體為主,其表明正負極性,白色端為正極。

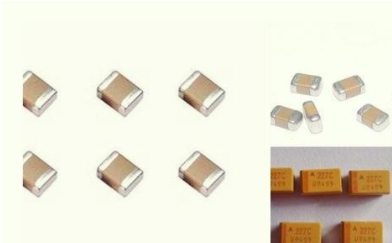

貼片電阻電容
對于貼片電容的,其標注方式有字母配數字,也有顏色配字母,還有色環標注這三種方式。
例如字母與數字的搭配,A2則表示該貼片電容容量值為1000pF,f0表示該貼片電容容量值為5pF。例如顏色跟字母的表示方法,假如黑色配個Y,就是82pF,紅色配個N就是3.3pF。例如色環標注方式,跟色環電阻一樣。假如貼片電容的色環為紅紅橙金銀,為五環得色環電容。那么其電容容量值為22nF。
其實貼片電容及電容外表形式差不多,具體看標注。其電阻值或電容容量值的讀取需要記住一些標注方式的顏色和字母含義。專業的人肯定都記得住。一般的記住些常用的標準方式的顏色含義或字母含義也能應付一些!

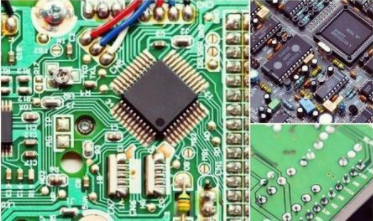

貼片電阻電容
