什么是固定電阻器
固定值電阻器具有定義的歐姆電阻，并且不可調節。固定電阻器是最常用的電阻器，通常是最常用的電子組件之一。固定電阻器有軸向引線和表面貼裝兩種封裝，也可以根據應用場合定制。盡管軸向引線電阻器曾經是最常用的電阻器，但如今，表面貼裝器件的優勢使SMD電阻器成為最受歡迎的電阻器。
固定電阻定義
電阻具有固定的，定義的電阻，該電阻不可調節。
在理想情況下，理想的電阻器在所有情況下都將具有恒定的歐姆電阻。該電阻將獨立于例如頻率，電壓或溫度。實際上，沒有一個電阻器是完美的，并且所有電阻器都具有一定的雜散電容和電感，導致阻抗值不同于標稱電阻值。電阻器材料具有一定的溫度系數，從而導致電阻器值與溫度有關。不同的電阻器類型和材料確定電阻值對這些外部因素的依賴性。根據例如所需的精度，功耗和噪聲要求，選擇電阻器的類型和材料。下面顯示一些常見類型的固定電阻器。
有關標準電阻器基本特性和應用的完整概述，請參閱文章“什么是電阻器”。
識別固定值電阻器

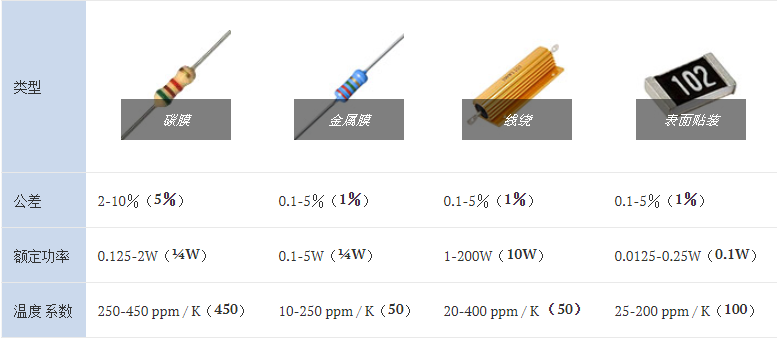

下表概述了通用電阻。此處列出的類型通常是最常用的電阻器之一。碳膜是最常見的軸向引線電阻器，用于不需要非常好的公差和溫度系數的應用。金屬膜是用于高精度應用的通用軸向引線電阻器。對于大功率應用，通常使用線繞電阻器，如圖所示的鋁制外殼通常用于10-250W的額定功率。表面貼裝或SMD電阻器通常由厚或薄膜材料構成。下表中列出的屬性指示值的通用范圍，其后是方括號之間的最通用值。但是，這些值不應視為限制性的。
通用固定電阻器示例
固定電阻符號

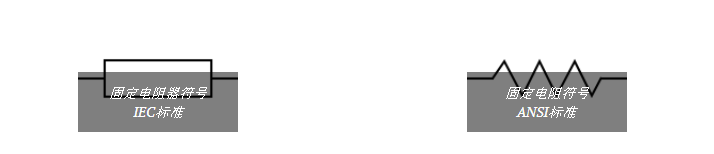

以下電阻器符號通常用于描繪具有固定值的電阻器。最常用的符號是顯示在左側的國際IEC電阻器符號，但仍然使用右側顯示的美國電阻器符號。
