基于8050三極管作為案例來對三個典型的開關電路進行分析，希望大家對該種管子有更深入的了解。本文整理的內容如下。
一、8050三極管發射極跟隨開關電路
在實際電路設計中需要考慮8050三極管Vceo，Vcbo等滿足耐壓，8050三極管滿足集電極功耗；通過負載電流和hfe（取三極管最小hfe來計算）計算基極電阻（要為基極電流留0.5至1倍的余量）。注意消特基二極管反向耐壓。

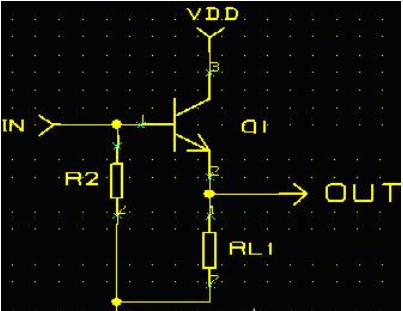

發射極跟隨開關電路
發射極跟隨的優點就是開關速度快，可應用于中高頻信號的開關；R2不能太，大了電路容易受干擾；當然也不能太小，否則白白浪費前級的驅動能力?；鶚O不需要限流電阻了，因?yàn)樨?fù)載電流除以hfe就是基極電流，8050三極管會自動向上級所取這么大的電流。
二、將簡單8050三極管開關電路進行改良
簡單8050三極管開關：電路如圖1，電阻RC是LED限流用電阻，以防止電壓過高燒壞LED（發光二極管），將輸入信號VIN從0調到最大（等分為約20個間隔），觀察并記錄對的VOUT以及LED的亮度。當8050三極管開關為斷路時，VOUT=VCC=12V，LED不亮。當8050三極管開關通路時，VOUT=0.2V，LED會亮。改良三極管開關：因?yàn)槿龢O管由截止區過度到飽和區需經過線性區，開關的效果不會有明確的界線。為使8050三極管開關的效果明確，可串接兩三極管，電路如圖2。同樣將輸入信號VIN從0調到最大（等分為約20個間隔），觀察并記錄對應的VOUT以及LED的亮度。
圖1 簡單8050三極管開關電路
圖2 改良的8050三極管開關電路
以上就是對簡單的8050三極管開關電路進行改良的電路和發射極跟隨開關電路，經過對以上的案例電路分析之后，大家對8050三極管有更深入的認識。
