MOS管概念
MOS管是金屬-氧化物-半導體（semiconductor）場效應晶體管，或者稱是金屬-絕緣體（insulator）-半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

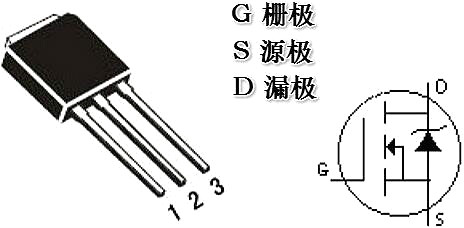

mos引腳圖說明
下面介紹三個引腳G、S、D是什么及含義：
G：gate 柵極；
S：source 源極；
D：drain 漏極；

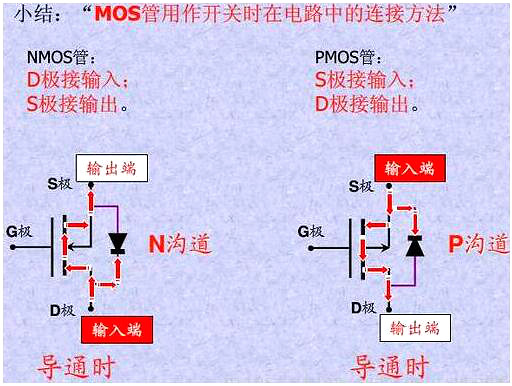

N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。增強耗盡接法基本一樣。
這是MOS管熱釋電紅外傳感器，那個矩形框是感應窗口，G腳為接地端，D腳為內部MOS管漏極，S腳為內部MOS管源極。在電路中，G接地，D接電源正，紅外信號從窗口輸入，電信號從S輸出。
mos引腳圖說明-mos管引腳順序詳解
mos管引腳順序詳解，如下：MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。
管子正面正對自己 ，管腳朝下從左至右依次是柵極（G）、漏極（D）、源極（S）。
mos引腳圖說明-如何快速判斷其好壞及引腳功能
1、用10K檔，內有15伏電池?？商峁?dǎo)通電壓。
2、因為柵極等效于電容，與任何腳不通，不論N管或P管都很容易找出柵極來，否則是壞管。
3、利用表筆對柵源間正向或反向充電，可使漏源通或斷，且由于柵極上電荷能保持，上述兩步可分先后，不必同步，方便。但要放電時需短路管腳或反充。
4、大都源漏間有反并二極管，應注意，及幫助判斷。
5、大都封莊為字面對自已時，左柵中漏右源。以上前三點必需掌握，后兩點靈活運用，很快就能判管腳，分好壞。
如果對新拿到的不明MOS管，可以通過測定來判斷腳極，只有準確判定腳的排列，才能正確使用。
管腳測定方法
①柵極G的測定：用萬用表R×100 檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω)，該兩腳是D、S，第三腳為G。
②漏極D、源極S及類型判定：用萬用表 R ×10kΩ檔測 D、S問正反向電阻，正向電阻約為0.2 ×10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變?yōu)?(0×10kΩ)，則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
